TXA1.IBE: Модуль расширения island шины
TXA1.IBE: Модуль расширения island шины
Характеристики
Артикул
—
TXA1.IBE
Название линейки
—
Desigo
Срок гарантии, лет
—
1
Страна происхождения
—
Швейцария
Потребляемая мощность
—
1,2 Вт
Рабочее напряжение
—
DC 24 В
Проверить наличие или уточнить персональные условия можно у менеджера.
TXA1.IBE
TXA1.IBE: Модуль расширения island шины
TXA1.IBE: Модуль расширения island шины
#PROP_TITLE#
—
#PROP_VALUE#
Краткое описание
- Расширение Island шины на расстояния до 2 x 200 метров
- Компактный дизайн в соответствии с DIN 43 880
- Со светодиодом состояния коммуникации
- Простая установка и запуск:
– Монтаж на стандартную DIN рейку
– Автоматическое создание Island шины (Plug&Play)
– Съемные винтовые клеммы для расширения Island шины
– Устройство не требует программирования/параметризации
Функции
- Модули расширения Island шины позволяют подключать удаленную Island шину с модулями TX-I/O™, которые могут быть расположены на расстоянии до 2 x 200 м от контроллера или интерфейсного модуля шины.
- Устройству не требуется программирование/параметризация.
- На модуле должны быть корректно установлены DIP переключатели мастера удаленной Island шины и терминатора расширения Island шины.
- Расширение Island шины основано на использовании дифференциальной технологии передачи данных RS-485.
- Питание удаленных модулей TX-I/O™ осуществляется с помощью отдельных источников питания или при помощи отдельного кабеля соответствующего сечения.
Техническая и и механическая конструкция
Механические характеристикиКорпус имеет ширину 32 мм и соответствует стандарту DIN 43880.
Модуль расширения Island шины устанавливается справа от модуля питания/модуля связи шины на стандартной DIN рейке.
Электрическое подключение через 4 боковых контакта. Остальные устройства TX-I/O™ подключаются к правым боковым контактам модуля расширения шины.

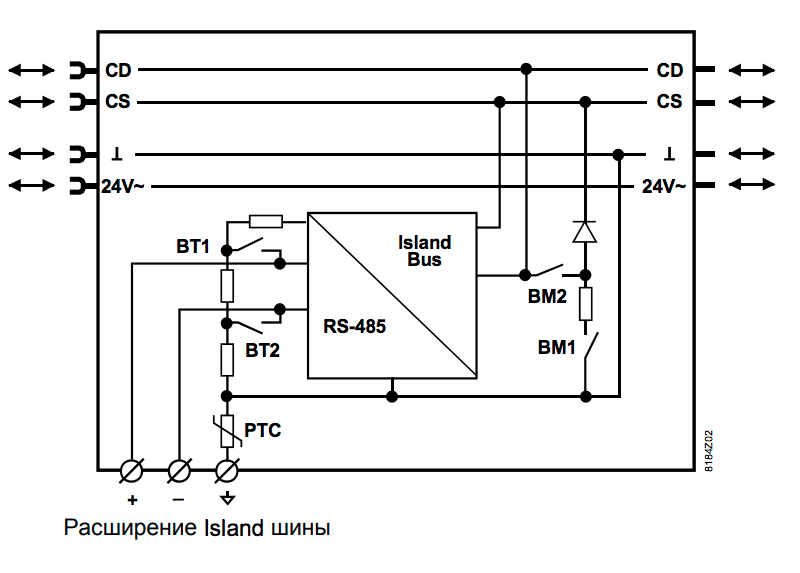

Принципиальная схема
Монтаж
УстановкаМодуль устанавливается на стандартной рейке 35 x 7.5 мм (DIN рейка TH35-7.5 в соответствии с EN60715)
Порядок
Ряд модулей ввода/вывода начинается с левой стороны с устройства подачи питания (модуля питания, модуля подключения шины, интерфейсного модуля шины или станции автоматизации, см. стр. 7 и 8).
Замена
Модуль расширения Island шины можно вынуть из ряда модулей, но для этого необходимо вытащить модуль ввода/вывода из соседней справа базы с клеммами. Саму базу можно оставить на месте.
Допустимое положение устройств
Устройства TX-IO™ могут устанавливаться в любом направлении: горизонтально, вертикально или на горизонтальной поверхности. Допустимое положение устройств Для соблюдения допустимой температуры окружающего воздуха (не более 50°C) необходимо обеспечить достаточную вентиляцию устройства.
Утилизация
Устройство классифицировано, как электронное оборудование, согласно Европейской Директиве 2002/96/EC (WEEE), утилизация в качестве бытовых отходов запрещена. Необходимо соблюдать местные нормы по утилизации. Для утилизации используйте системы утилизации электронного оборудования. Соблюдайте местные нормы по утилизации.| Рабочее напряжение | DC 24 В |
| Потребляемая мощность | 1.2 Вт |
| Вес | 0.064 кг |
| Размеры (Ш х В х Г) | 32 x 77.5 x 98 мм |
Логистическая информация
| Длина упаковки, см | 8,4 |
| Ширина упаковки, см | 10,3 |
| Высота упаковки, см | 3,8 |
| Вес, кг | 0,082 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 годХарактеристики
|
Артикул
|
TXA1.IBE |
|
Название линейки
|
Desigo |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Швейцария |
|
Потребляемая мощность
|
1,2 Вт |
|
Рабочее напряжение
|
DC 24 В |
|
Элемент системы
|
Модуль расширения |
|
Тип модуля расширения
|
Расширения шины |
Документы
