TXS1.EF10
TXS1.EF10: Модуль подключения шины, предохранитель 10a
TXS1.EF10: Модуль подключения шины, предохранитель 10a
Характеристики
Артикул
—
TXS1.EF10
Название линейки
—
Desigo
Срок гарантии, лет
—
1
Страна происхождения
—
Китай
Элемент системы
—
Модули питания и подключения шины
Проверить наличие или уточнить персональные условия можно у менеджера.
TXS1.EF10
TXS1.EF10: Модуль подключения шины, предохранитель 10a
TXS1.EF10: Модуль подключения шины, предохранитель 10a
#PROP_TITLE#
—
#PROP_VALUE#
Краткое описание
Модуль подключения шины TXS1.EF10– Передача DC 24 V питания модулей TX-I/O и периферийных устройств
– Передача питания AC/DC 12 … 24 V для периферийных устройств
– Передача сигнала шины
| Вес | 0.082 кг |
| Размеры (Ш х В х Г) | 32 x 77.5 x 98 мм |

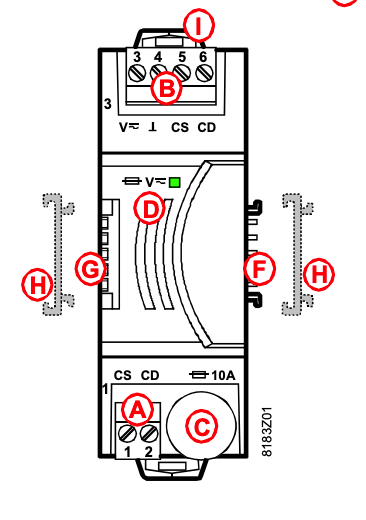

Обзор
A - Съемная винтовая клемма ("1")
1 CS питание DC 24 V для модулей и периферийных устройствB - Съемная винтовая клемма ("3")
2 CD сигнал Island шины
3 V Питание устройств (TXS1.EF10)C - Предохранитель, T 10A, для питания AC 24 V
4 ⊥ Системная нейтраль
5 CS Питание модуля DC 24 V
6 CD сигнал Island шины
D - Светодиод: "Питание устройств AC 24В - ОК)
E - Светодиод: " DC 24 V питание модуля OK"
F - Коннектор шины (правый) (питание устройств)
G - Коннектор шины (левый) (без питания устройств)
H - Крышка коннектора шины
I - Боковые защелки для крепления на DIN рейке
Механические характеристики
- Корпус имеет ширину 90 мм и соответствует стандарту DIN 43880.
- Пластиковый корпус содержит множество вентиляционных отверстий
- При монтаже необходимо обеспечить достаточный отвод тепловыделений путем конвекции (максимальная температура окружающего воздуха 50°C)
Электрические характеристики
- Для питания полевых устройств напряжение an AC / DC 12 … 24 V подается через предохранитель T 10A на шину "Field supply V ", максимально допустимый ток 6 A.

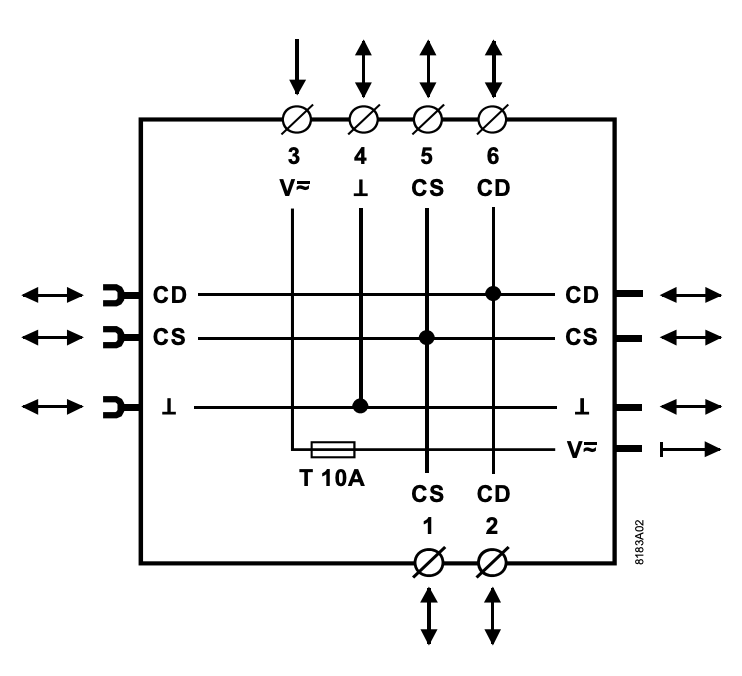

Принципиальная схема
Монтаж
Установка
Устройство монтируется на стандартную DIN-рейку 35 x 7.5 мм (TH35-7.5 в соответствии с EN60715)Замена
Модуль подключения шины можно снять с ряда модулей, но для этого необходимо вытащить модуль ввода/вывода из соседней справа базы с клеммами. База остается на месте.Расположение при монтаже
Устройства TX-I/O™ можно монтировать в любом положении.При этом необходимо обеспечить достаточную циркуляцию воздуха и поддерживать
макс. температуру окружающей среды не выше 50°C.
Утилизация
Устройство считается электронными отходами и должно утилизироваться в соответствии с European Directive 2002/96/EC (WEEE), отдельно от бытовых отходов.- Используйте только официальные процедуры для утилизации модуля.
- Соблюдайте все местные законодательства и правила.
Логистическая информация
| Длина упаковки, см | 8,3 |
| Ширина упаковки, см | 10,5 |
| Высота упаковки, см | 4,2 |
| Вес, кг | 0,112 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 годДокументы
