TXM1.16D
TXM1.16D: Модуль 16 дискретных входов
TXM1.16D: Модуль 16 дискретных входов
Характеристики
Артикул
—
TXM1.16D
Название линейки
—
Desigo
Срок гарантии, лет
—
1
Страна происхождения
—
Швейцария
Потребляемая мощность
—
1,4 Вт
Рабочее напряжение
—
DC 22.5…26 В
Проверить наличие или уточнить персональные условия можно у менеджера.
TXM1.16D
TXM1.16D: Модуль 16 дискретных входов
TXM1.16D: Модуль 16 дискретных входов
#PROP_TITLE#
—
#PROP_VALUE#
Краткое описание
Данный модуль входов-выходов предназначен для линейки контроллеров Desigo PX.Модуль дискретных входов TXM1.16D на 16 входов, зеленые светодиоды для индикации работы, без ручного управления.
16 DI, могут быть индивидуально сконфигурированы как:
- Сигнальный вход
- Сигнальный вход с функцией накопления
- 16 входов как счетчик импульсов макс до 10 Герц
- Отдельная база с клеммами и съемный электронный модуль
– Автоматическое создание шины для максимально простой установки
– Функция изолирования клемм для быстрого ввода в эксплуатацию
– Быстрая замена модуля без перемонтажа и без создания помех для функционирования оставшихся модулей
- Непосредственное подключение периферийного оборудования к модулю, без промежуточных клеммных колодок.
- Простота работы и отображения
– светодиод состояния входов для каждого входа, выбор режима работы (нормально замкнутый или разомкнутый)
– светодиоды для быстрой диагностики
- Двусторонние этикетки с обозначением всех точек входов
| Рабочее напряжение | DC 22.5…26 V |
| Потребляемая мощность | 1.6 Вт (65 мА) |
| Колич. дискретных входов | 16 |
| Вес | 0.199 кг |
| Размеры (Ш х В х Г) | 64 x 77.5 x 98 мм |

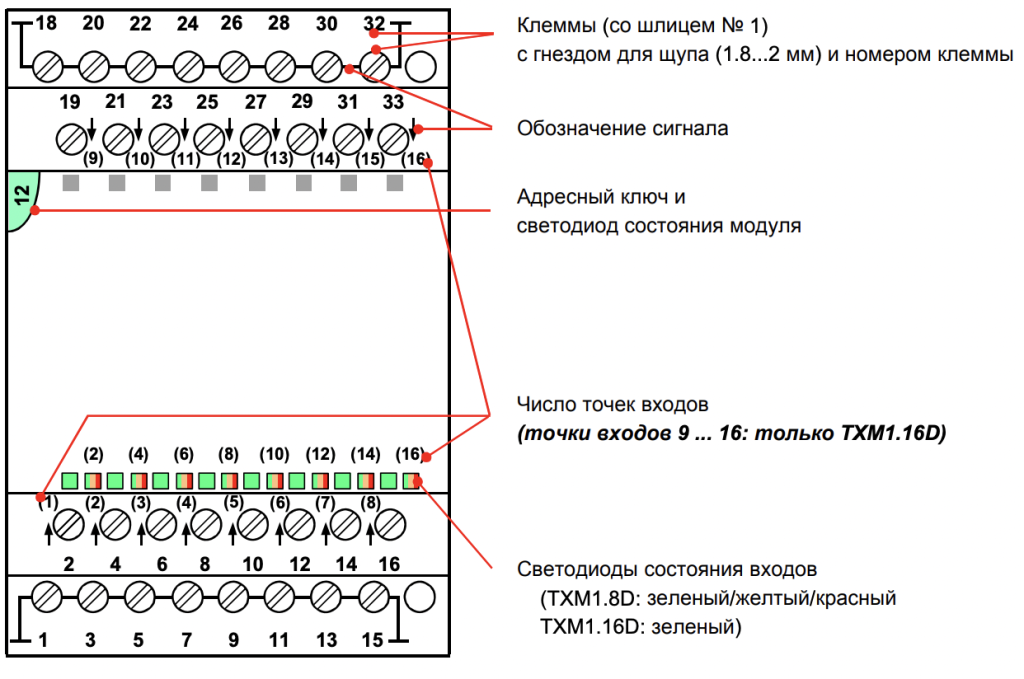

Индикаторы и органы управления

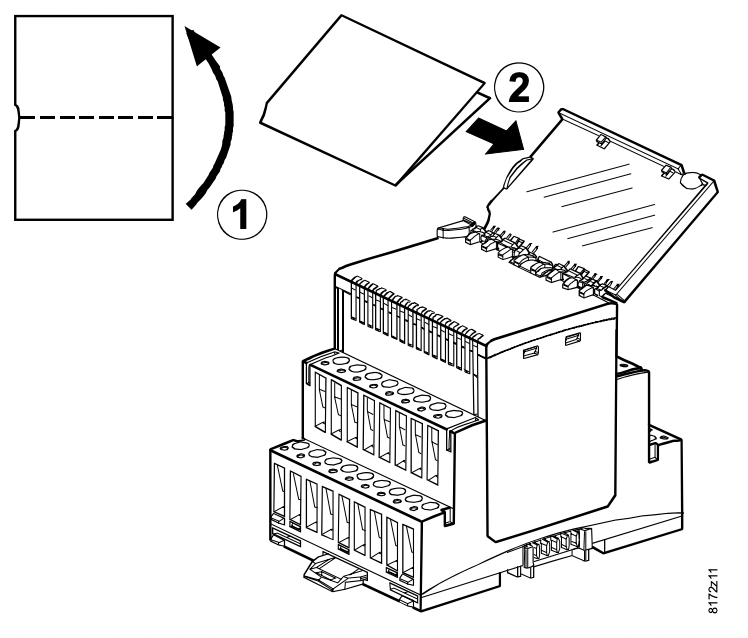

Маркировка модулей
Модуль входов имеет съемную прозрачную крышку (держатель этикеток) для установки этикеток.

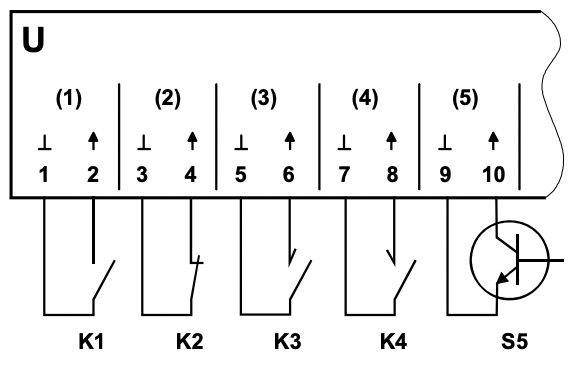

Схемы соединений (примеры)
U - модуль цифровых входов
K1 - Контакт состояния (нормально разомкнутый)
K2 - Контакт состояния (нормально замкнутый)
K3 - Импульсный контакт (нормально разомкнутый)
K4 - Импульсный контакт (нормально замкнутый)
S5 - Электронный переключатель
Схема клемм
Вход 1 - Нейтраль 1, вход 2Вход 2 - Нейтраль 3, вход 4
Вход 3 - Нейтраль 5, вход 6
Вход 4 - Нейтраль 7, вход 8
Вход 5 - Нейтраль 9, вход 10
Вход 6 - Нейтраль 11, вход 12
Вход 7 - Нейтраль 13, вход 14
Вход 8 - Нейтраль 15, вход 16
Вход 9 - Нейтраль 18, вход 19
Вход 10 - Нейтраль 20, вход 21
Вход 11 - Нейтраль 22, вход 23
Вход 12 - Нейтраль 24, вход 25
Вход 13 - Нейтраль 26, вход 27
Вход 14 - Нейтраль 28, вход 29
Вход 15 - Нейтраль 30, вход 31
Вход 16 - Нейтраль 32, вход 33
Клеммы 1, 3, 5 и т.д. являются нейтральными клеммами системы
– Они объединены на съемном модуле, а не на базе с клеммами, т.е. при снятии модуля объединение отсутствует.
– Нейтраль цифрового входа может подключаться к любой нейтральной клемме системы.
Для более детальной информации смотри TX-I/O™ Engineering and installation manual, CM110562.
Утилизация
Устройство классифицировано, как электронное оборудование, согласно Европейской Директиве 2002/96/EC (WEEE), утилизация в качестве бытовых отходов запрещена.Необходимо соблюдать местные нормы по утилизации. Для утилизации используйте системы утилизации электронного оборудования. Соблюдайте местные нормы по утилизации.
Логистическая информация
| Длина упаковки, см | 8,3 |
| Ширина упаковки, см | 10,3 |
| Высота упаковки, см | 7,3 |
| Вес, кг | 0,219 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 годХарактеристики
|
Артикул
|
TXM1.16D |
|
Название линейки
|
Desigo |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Швейцария |
|
Потребляемая мощность
|
1,4 Вт |
|
Рабочее напряжение
|
DC 22.5…26 В |
|
Количество дискретных входов
|
16 |
|
Элемент системы
|
Модуль расширения |
|
Тип модуля расширения
|
Дискретные входы |
|
Количество входов
|
16 |
