TXI2.OPEN
TXI2.OPEN: Интеграционный модуль
TXI2.OPEN: Интеграционный модуль
Характеристики
Артикул
—
TXI2.OPEN
Название линейки
—
Desigo
Срок гарантии, лет
—
1
Страна происхождения
—
Швейцария
Потребляемая мощность
—
2,4 Вт
Коммуникация
—
RS232RS485
Проверить наличие или уточнить персональные условия можно у менеджера.
TXI2.OPEN
TXI2.OPEN: Интеграционный модуль
TXI2.OPEN: Интеграционный модуль
#PROP_TITLE#
—
#PROP_VALUE#
Краткое описание
Устройство для интеграции сторонних устройств в систему автоматизации зданий Desigo (версии 4 и выше).- Использование стандартных приложений или разработка собственных
- Поддержка до 160 точек данных
- Корпус стандарта DIN 43 880
- Удобный монтаж
– Питание по Island bus (DC 24 V)
- Быстрая диагностика
- Два Ethernet-порта
- Интерфейс RS232/485, TCP
- Modbus
- M-Bus
- G120P
- Насосы Grundfos и Wilo
- Danfoss
| Рабочее напряжение | DC 24 V |
| Потребляемая мощность | 2.4 Вт |
| Коммуникация | RS232 , RS485 |
| Вес | 0.161 кг |
| Размеры (Ш х В х Г) | 96 x 77.4 x 98 мм |

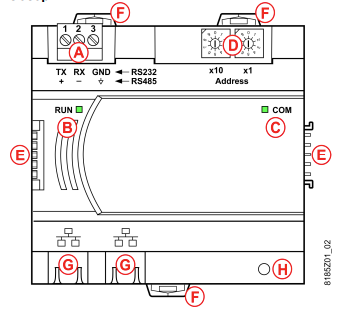

Обзор
A - Винтовая клемма RS232 и RS485 (переключение в программе)
| Клемма | RS232 | RS485 |
| 1 | TX | + |
| 2 | RX | - |
| 3 | GDN | выравнивание потенциалов |
B - Светодиод "RUN" Питание OK
C - Светодиод “COM” Коммуникация (RS)
D - Задатчики адреса
E - Подключение island bus
F - Зажим для фиксации
G - Разъёмы RJ45 Ethernet
H - Кнопка сброса
Механические характеристики
- Корпус соответствует DIN 43880, ширина 96 мм.
- При монтаже необходимо соблюдать допустимую температуру окружающей среды (не выше 50°C).
Электрические характеристики
- Модуль TX Open RS232/485 получает питание DC 24 V по шине island bus.Отдельного питания не требуется.
- Винтовые клеммы для интерфейсов RS232 и RS485
- Два разъёма Ethernet
- Модуль TX Open RS232/485 имеет контакты с левой и правой стороны для подключения к шине island bus. Модуль может располагаться между двумя модулями TX I/O или в начале/конце шины.
- Интерфейсы RS232 / RS485 электрически изолированы от island bus. Подключенные сторонние устройства могут требовать заземление.
- Все клеммники защищены от КЗ и неправильного подключения AC/DC 24 V.
- Шина island bus: нет защиты
- Питание выше, чем AC / DC 24 V: нет защиты
Монтаж
Установка
Устройство монтируется на стандартную DIN-рейку 35 x 7.5 мм (TH35-7.5 в соответствии с EN60715)Устройство может быть установлено в любое место ряда модулей TX I/O.
Замена
Модуль может быть извлечён из линейки модулей.При этом питание на последующие модули будет прервано.
Расположение при монтаже
Модули TX-I/O™ можно монтировать в любом положении.При этом необходимо обеспечить достаточную циркуляцию воздуха и поддерживать
макс. температуру окружающей среды не выше 50°C.
Утилизация
Устройство считается электронными отходами и должно утилизироваться в соответствии с European Directive 2012/19/EU (WEEE), отдельно от бытовых отходов.- Используйте только официальные процедуры для утилизации модуля.
- Соблюдайте все местные законодательства и правила.
Логистическая информация
| Длина упаковки, см | 10,2 |
| Ширина упаковки, см | 10,3 |
| Высота упаковки, см | 8,3 |
| Вес, кг | 0,191 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 годХарактеристики
|
Артикул
|
TXI2.OPEN |
|
Название линейки
|
Desigo |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Швейцария |
|
Потребляемая мощность
|
2,4 Вт |
|
Коммуникация
|
RS232RS485 |
|
Рабочее напряжение
|
DC 24 В |
