GPC321.1A: Siemens Привод воздушной заслонки с пружинным возвратом, 4 Н*м, AC 230 В, 2-точечный
GPC321.1A: Siemens Привод воздушной заслонки с пружинным возвратом, 4 Н*м, AC 230 В, 2-точечный
Характеристики
Артикул
—
GPC321.1A
Срок гарантии, лет
—
5
Страна происхождения
—
Республика Корея
Серия
—
GPC
Напряжение питания
—
AC 230 В
Время позиционирования
—
Открытие: 60 секунд/ Закрытие: 15 секунд
Проверить наличие или уточнить персональные условия можно у менеджера.
GPC321.1A
GPC321.1A: Siemens Привод воздушной заслонки с пружинным возвратом, 4 Н*м, AC 230 В, 2-точечный
GPC321.1A: Siemens Привод воздушной заслонки с пружинным возвратом, 4 Н*м, AC 230 В, 2-точечный
#PROP_TITLE#
—
#PROP_VALUE#
Привод воздушной заслонки с пружинным возвратом Siemens GPC321.1A переводит заслонку в желаемое рабочее положение после подключение рабочего напряжения. В то же время пружинный возврат, встроенный в привод, находится под напряжением. В случае потери рабочего напряжения возвратная пружина автоматически переводит заслонку в заданное аварийное положение.
- Бесщеточные прочные двигатели постоянного тока обеспечивают надежную работу независимо от нагрузки.
- Приводы заслонок не требуют переключателя конечного положения, устойчивы к перегрузкам и оставаться на месте при достижении конечного упора.
- Шестерни не требуют обслуживания и имеют низкий уровень шума.
- Простая и надежная фиксация вала.
- Монтажный кронштейн в комплекте.
Предварительная нагрузка пружины в 5 ° обеспечивает безопасное закрытие воздушных заслонок.
Способы применения:
- Поворотный привод с пружинным возвратом. Используется в установках вентиляции и кондиционирования для управлять воздушными заслонками, которые должны быть повернуты в определенное аварийное положение во время отключение.
- Для участков с заслонкой до 0,6 м2, зависит от трения.
- Подходит для использования с модулирующими регуляторами (DC 0/2 ... 10 В), открытыми-закрытыми или трехпозиционными контроллерами.
- Для зонных заслонок с прямым приводом для регулирования потока воздуха в воздуховодах.
- Мы рекомендуем минимальную длительность импульса 500 мс для поворотных приводов, работающих с 3-точечное управление для обеспечения непрерывной и точной работы.
Краткое описание
- С самоцентрирующимся адаптером для присоединения штоков диаметром 8…15 мм, сечением 6...11 мм, минимальная длина штока 20 мм
- С индикатором рабочего положения
- Аварийная функция с пружинным возвратом
- С соединительным кабелем 0.9 м
| Крутящий момент | 4 Нм |
|---|---|
| Площадь заслонки, до | 0,6 м² |
| Angular rotation | 90° |
| Потребляемая мощность | 6.9 ВА, 2.9 Вт |
| Время позиционирования | Открытие мотором: 60 с, Закрытие пружиной: 15 с |
| Сигнал позиционирования | 2-точечный |
| Функция пружинного возврата | Да |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -32…55 °C |
| Размеры (Ш х В х Г) | 72 x 124 x 63 мм |
| Рабочее напряжение | AC 230 В |
| Дополнительный переключатель | 0 |

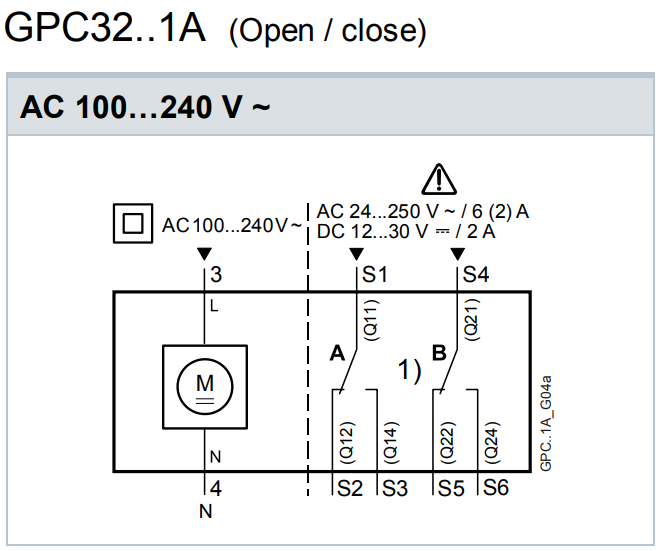

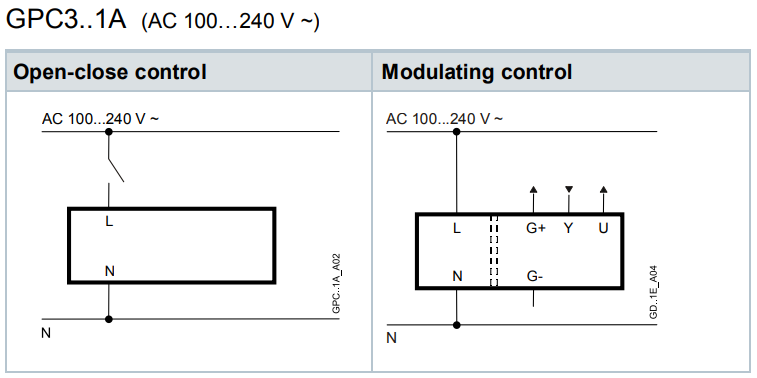

Схемы подключения:
Маркировка кабелей:
| Кабель | Значение | ||||
|---|---|---|---|---|---|
| Код | № | Цвет | Аббр. | ||
| Приводы AC 100…240 В | L | 3 | Коричневый | BN | Фаза AC 100…240 В |
| N | 4 | Синий | BU | Нейтральный проводник | |
| G+ | 1 | Красный | RD | Системный потенциал 24 В постоянного тока ⎓ (GPC321.1A) | |
| G- | 2 | Черный | BK | Системная нейтраль (GPC321.1A) | |
| Y | 8 | Серый | GY | Входной сигнал (GPC321.1A) | |
| U | 9 | Розовый | PK | Выходной сигнал (GPC321.1A) | |
| Вспом. переключатель | Q11 | S1 | Серый/красный | GY RD | Переключатель A, вход |
| Q12 | S2 | Серый/синий | GY BU | Переключатель А, НО-контакт | |
| Q14 | S3 | Серый/розовый | GY PK | Переключатель А, НЗ-контакт | |
| Q21 | S4 | Черный/красный | BK RD | Переключатель B, вход | |
| Q25 | S5 | Черный/синий | BK BU | Переключатель B, НО-контакт | |
| Q24 | S6 | Черный/розовый | BK PK | Переключатель B, НЗ-контакт | |
Функции изделия:
| Type AC 100…240 V ~ | GPC321.1A |
|---|---|
| Тип управления | Открыто закрыто |
| Направление вращения | По часовой стрелке или против часовой стрелки, в зависимости от положения на валу демпфера … |
| Возвратная пружина | При сбое питания или выключении рабочего напряжения возвратная пружина перемещает привод в его механически нулевое положение |
| Индикация положения: механическая | Отображение угла поворота индикатором положения |
| Вспомогательный переключатель | Коммутационные точки для вспомогательных переключателей A и B могут устанавливаться независимо друг от друга с шагом 5°в пределах 5° - 85° |
Примечание к заказу изделия:
Замечание:Потенциометр не может быть добавлен в полевых условиях. При необходимости заказывайте устройство, которое содержит данную опцию.
Поставка:Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.
Аксессуары, запасные части:Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки, см. техническое описание N4697.
Утилизация:Информация по совместимости с окружающей средой и способе утилизации устройства содержится в базовой документации и в экологическом сертификате.
Логистическая информация
| Длина упаковки, см | 12,1 |
|---|---|
| Ширина упаковки, см | 18,2 |
| Высота упаковки, см | 9,8 |
| Вес, кг | 0,637 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
Характеристики
|
Артикул
|
GPC321.1A |
|
Срок гарантии, лет
|
5 |
|
Страна происхождения
|
Республика Корея |
|
Серия
|
GPC |
|
Напряжение питания
|
AC 230 В |
|
Время позиционирования
|
Открытие: 60 секунд/ Закрытие: 15 секунд |
|
Тип привода
|
Поворотный |
|
Управляющий сигнал
|
2-точечный |
|
Длина кабеля
|
0,9 метра |
|
Вес, кг.
|
0.637 |
|
Усилие привода, Н*м
|
4 |
|
Площадь заслонки, кв.м.
|
0.6 |
|
Время открытия
|
60 секунд |
|
Время закрытия
|
15 секунд |
|
Наличие концевых выключателей
|
нет |
|
Размер квадратного штока (сторона)
|
6…11 мм |
|
Диаметр круглого штока
|
8…15 мм |
|
Класс IP
|
IP54 |
