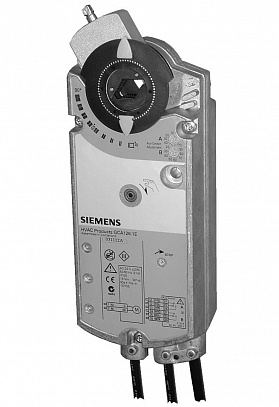

GCA321.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный
GCA321.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный
Характеристики
Артикул
—
GCA321.1E
Срок гарантии, лет
—
5
Страна происхождения
—
Швейцария
Серия
—
GCA
Напряжение питания
—
AC 230 В
Время позиционирования
—
Открытие: 90 секунд/ Закрытие: 15 секунд
Проверить наличие или уточнить персональные условия можно у менеджера.
GCA321.1E
GCA321.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный
GCA321.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный
#PROP_TITLE#
—
#PROP_VALUE#
Приводы воздушных заслонок с электромотором для 2-х позиционного, 3-х точечного и модулирующего управления, номинальный крутящий момент 18 Nm, с возвратной пружиной, самоцентрирующийся адаптер, механическая настройка угла поворота от 0 до 90°, встроенный кабель 0.9м для электрического подключения. Имеются специальные версии приводов с настраиваемой начальной точкой и углом поворота, индикатором положения и настраиваемыми доп. контактами для реализации дополнительных функций.
Способы применения
- Для воздушных заслонок, площадью до 3 м2, в зависимости от механической конструкции и трения.
- Для вент-установок, воздушные заслонки которых, в целях безопасности должны перемещаться в нулевое положение при отключении электропитания.
- Для заслонок, которые оборудуются сдвоенными приводами на одном штоке (монтаж тандемом).
Краткое описание
- С самоцентрирующимся адаптером для присоединения штоков диаметром 8...25.6 мм, сечением 6...18 мм, минимальная длина штока 20 мм
- С индикатором рабочего положения и настраиваемым ограничителем
- Ручное управление и корректировка
- В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м
| Крутящий момент | 18 Нм |
| Площадь заслонки, до | 3 м² |
| Angular rotation | 90° |
| Потребляемая мощность | 8 BA , 6 Вт |
| Время позиционирования | Open:90 с, Close:15 с |
| Сигнал позиционирования | 2-точечный |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -32…55 °C |
| Температура среды | -32…55 °C |
| Влажность окружающей среды, работа | 95 % отн.влаж. |
| Размеры (Ш х В х Г) | 100 x 313 x 71 мм |
| Рабочее напряжение | AC 230 В |
| Дополнительный переключатель | 0 |
Схема подключения GCA321.1E
Маркировка кабелей:
| Кабель | Значение | ||||
|---|---|---|---|---|---|
| Код | № | Цвет | Аббр. | ||
| Приводы AC 230 В | L | 3 | Коричневый | BN | Фаза AC 230 В |
| N | 4 | Синий | BU | Нейтральный проводник | |
| Вспом. переключатель | Q11 | S1 | Серый/красный | GY RD | Переключатель A, вход |
| Q12 | S2 | Серый/синий | GY BU | Переключатель А, НЗ-контакт | |
| Q14 | S3 | Серый/розовый | GY PK | Переключатель А, НО-контакт | |
| Q21 | S4 | Черный/красный | BK RD | Переключатель B, вход | |
| Q25 | S5 | Черный/синий | BK BU | Переключатель B, НЗ-контакт | |
| Q24 | S6 | Черный/розовый | BK PK | Переключатель B, НО-контакт | |
Функции GCA321.1E
| Тип | GCA321.1E |
|---|---|
| Тип управления | Двухпозиционное |
| Направление вращения | По часовой стрелке или против часовой стрелки, в зависимости от положения на валу заслонки … |
| Возвратная пружина | При сбое питания или выключении рабочего напряжения возвратная пружина перемещает привод в его механически нулевое положение |
| Индикация положения: механическая | Отображение угла поворота индикатором положения |
| Вспомогательный переключатель | Коммутационные точки для вспомогательных переключателей A и B могут устанавливаться независимо друг от друга с шагом 5°в пределах 5° - 90° |
| Блок питания (два привода, монтаж тандемом) | Два привода одного типа на валу одной заслонки дают удвоенный крутящий момент |
| Ограничение угла поворота | Угол поворота адаптера вала может быть ограничен механически с шагом в 5° |
Примечение к заказу изделия:
Поставка:Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.
Аксессуары, запасные части:Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки, см. техническое описание N4697.
Утилизация:Информация по совместимости с окружающей средой и способе утилизации устройства содержится в базовой документации и в экологическом сертификате.
