GCA326.1E
GCA326.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный, с концевыми выключателями
GCA326.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный, с концевыми выключателями
Характеристики
Артикул
—
GCA326.1E
Срок гарантии, лет
—
5
Страна происхождения
—
Швейцария
Серия
—
GCA
Напряжение питания
—
AC 230 В
Время позиционирования
—
Открытие: 90 секунд/ Закрытие: 15 секунд
Проверить наличие или уточнить персональные условия можно у менеджера.
GCA326.1E
GCA326.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный, с концевыми выключателями
GCA326.1E: Привод воздушной заслонки с пружинным возвратом, 18 Н*м, AC 230 В, 2-точечный, с концевыми выключателями
#PROP_TITLE#
—
#PROP_VALUE#
Приводы воздушных заслонок с электромотором для 2-х позиционного, 3-х точечного и модулирующего управления, номинальный крутящий момент 18 Nm, с возвратной пружиной, самоцентрирующийся адаптер, механическая настройка угла поворота от 0 до 90°, встроенный кабель 0.9м для электрического подключения. Имеются специальные версии приводов с настраиваемой начальной точкой и углом поворота, индикатором положения, потенциометром обратной связи и настраиваемыми доп. контактами для реализации дополнительных функций.
Способы применения
- Для площади заслонки до 3 м2, в зависимости от трения
- В вентиляционных секциях, где приводы должны возвращаться в нулевое положение (аварийное) при отказе питания.
- Для заслонок с двумя приводами на одном валу (приводы либо блоки питания, смонтированные в тандеме).
Краткое описание
- С самоцентрирующимся адаптером для присоединения штоков диаметром 8...25.6 мм, сечением 6...18 мм, минимальная длина штока 20 мм
- С индикатором рабочего положения и настраиваемым ограничителем
- Ручное управление и корректировка
- В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м
| Крутящий момент | 18 Нм |
| Площадь заслонки, до | 3 м² |
| Угол поворота | 90° |
| Потребляемая мощность | 8 ВА, 6 Вт |
| Время позиционирования | Открытие:90 с, Закрытие:15 с |
| Сигнал позиционирования | 2-точечный |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -32…55 °C |
| Влажность окружающей среды, работа | 95 % отн.влаж. |
| Размеры (Ш х В х Г) | 100 x 313 x 71 мм |
| Рабочее напряжение | AC 230 В |
| Дополнительный переключатель | 2 |

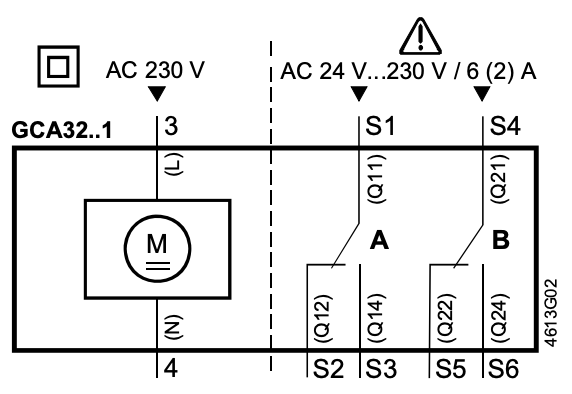

Схемы подключения GSA326.1E
Двухпозиционное управление
Маркировка кабелей:
| Код | № | Цвет | Значение |
|---|---|---|---|
| L | 3 | Черный | Фаза AC 230 В |
| N | 4 | Голубой | Нейтральный проводник |
| Q11 | S1 | Серый/красный | Переключатель A, вход |
| Q12 | S2 | Серый/голубой | Переключатель А, NC-контакт |
| Q14 | S3 | Серый/розовый | Переключатель А, NO-контакт |
| Q21 | S4 | Черный/красный | Переключатель B, вход |
| Q22 | S5 | Черный/голубой | Переключатель B, NC-контакт |
| Q24 | S6 | Черный/розовый | Переключатель B, NO-контакт |
Функции GSA326.1E
| Тип | GSA326.1E |
|---|---|
| Тип управления | Двухпозиционное |
| Направление вращения | По часовой стрелке или против часовой стрелки, в зависимости от положения на валу заслонки |
| Возвратная пружина | При сбое питания или выключении рабочего напряжения возвратная пружина перемещает привод в его механически нулевое положение |
| Индикация положения: механическая | Механический диск индикации положения штока |
| Вспомогательный переключатель | Коммутационные точки для вспомогательных переключателей A и B могут устанавливаться независимо друг от друга с шагом 5°в пределах 5° - 90° |
| Блок питания (два привода, монтаж тандемом) | Два привода одного типа на валу одной заслонки дают удвоенный крутящий момент (используйте аксессуар ASK73.1) |
| Ограничение угла поворота | Угол поворота адаптера вала может быть ограничен механически с шагом в 5° |
Примечение к заказу изделия:
Поставка:Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.
Аксессуары, запасные части:Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки, см. техническое описание N4699.
Утилизация:Информация по совместимости с окружающей средой и способе утилизации устройства содержится в базовой документации и в экологическом сертификате.
Логистическая информация
| Длина упаковки, см | 12,1 |
| Ширина упаковки, см | 34,1 |
| Высота упаковки, см | 10,7 |
| Вес, кг | 2,8 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
Характеристики
|
Артикул
|
GCA326.1E |
|
Срок гарантии, лет
|
5 |
|
Страна происхождения
|
Швейцария |
|
Серия
|
GCA |
|
Напряжение питания
|
AC 230 В |
|
Время позиционирования
|
Открытие: 90 секунд/ Закрытие: 15 секунд |
|
Тип привода
|
Поворотный |
|
Управляющий сигнал
|
2-точечный |
|
Длина кабеля
|
0,9 метра |
|
Вес, кг.
|
2.8 |
|
Усилие привода, Н*м
|
18 |
|
Площадь заслонки, кв.м.
|
3 |
|
Время открытия
|
90 секунд |
|
Время закрытия
|
15 секунд |
|
Наличие концевых выключателей
|
есть |
|
Размер квадратного штока (сторона)
|
6…18 мм |
|
Диаметр круглого штока
|
8…25,6 мм |
|
Класс IP
|
IP54 |
