Способы применения:
Поворотные приводы используются для регулирования или закрытия воздушных заслонок.
- Для заслонок площадью до 0.8 м2 .
- Подходят для управляющего сигнала DC 0/2...10 В, открыть-закрыть или 3- точечного.
- Мы рекомендуем минимальную длину пульса 500 мс на приводах с 3-точечным управлением, чтобы обеспечить долгую и точную работу.
Краткое описание
- Для штоков диаметров 8..16 мм, сечением 6...12 мм, минимальной длиной штока 30 мм
- С индикатором рабочего положения и настраиваемым ограничителем
- Кнопка для разрыва зубчатой передачи с для ручной настройки
- Со стальным основанием, пластиковым корпусом и соединительным кабелем длиной 0.9 м
| Крутящий момент | 5 Нм |
| Площадь заслонки, до | 0,8 м² |
| Angular rotation | 90° |
| Потребляемая мощность | 5.0 ВА, 1.6 Вт |
| Время позиционирования | 150 с |
| Длина кабеля | 0,9 м |
| Сигнал позиционирования | 2-точечный/3-точечный |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -32…55 °C |
| Размеры (Ш х В х Г) | 68 x 137 x 59.5 мм |
| Рабочее напряжение | AC 230 В |
| Дополнительный переключатель | 0 |

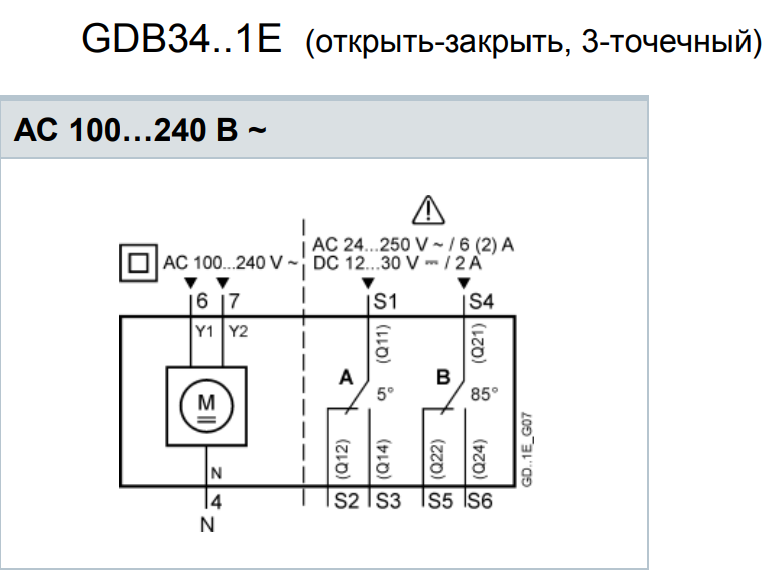

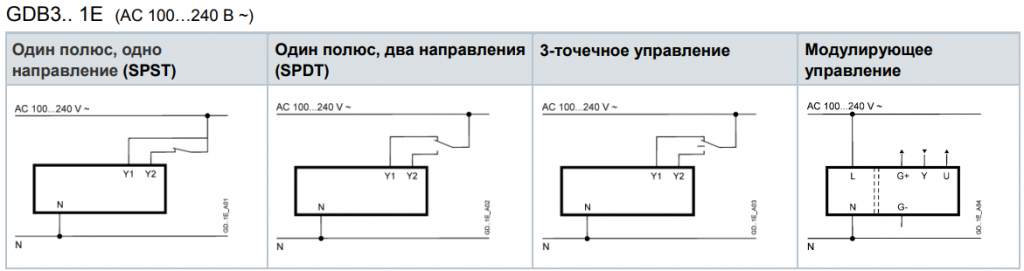

Схемы подключения:
Маркировка кабелей:
| Кабель | Значение | ||||
|---|---|---|---|---|---|
| Код | № | Цвет | Аббр. | ||
| Приводы AC 230 В | L | 3 | Коричневый | BR | Линия AC 100…240 В ~ |
| N | 4 | св. голубой | BU | Нейтральный проводник | |
| Y1 | 6 | черный | BK | Сигн. позиц. AC 100…240 В ~, “по часовой стр.” (GDB341.1E) | |
| Y2 | 7 | белый | WH | Сигн. позиц. AC 100…240 В ~, “против часовой стр.” (GDB341.1E) | |
| Вспом. переключатель | Q11 | S1 | Серый/красный | GY RD | Переключатель A, вход |
| Q12 | S2 | серый/голубой | GY BU | Переключатель А, НЗ-контакт | |
| Q14 | S3 | Серый/розовый | GY PK | Переключатель А, НО-контакт | |
| Q21 | S4 | Черный/красный | BK RD | Переключатель B, вход | |
| Q25 | S5 | Черный/голубой | BK BU | Переключатель B, НЗ-контакт | |
| Q24 | S6 | Черный/розовый | BK PK | Переключатель B, НО-контакт | |
| Потенциометр обратной связи | a | P1 | Белый/красный | WH RD | Потенциометр 0...100 % (P1-P2) |
| b | P2 | Белый/голубой | WH BU | Потенциометр, выход | |
| c | P3 | Белый/розовый | WH PK | Потенциометр 100...0 % (P3-P2) | |
Функции изделия:
| Тип AC 100…240 В ~ | GDB341.1E |
|---|---|
| Тип управления | Открыть-закрыть или 3-точечное |
| Направление вращения | По часовой стрелке / против часовой стрелки в зависимости от… … типа управления … настройки переключателя направления вращения.  При отсутствии питания привод сохраняет свое текущее положение. |
| Индикация положения: Электрическая | Угол поворота отображается с помощью индикатора положения |
| Концевики (доп. переключатели) | Потенциометр обратной связи можно подключить ко внешнему напряжению, чтобы получать позицию привода. |
| Тип управления | Точки переключения можно настроить для переключателей A и B независимо с шагом 5° от 0° до 90°. |
| Ручное управление | Привод можно настроить вручную с помощи кнопки ручного управления |
| Ограничение угла поворота | Угол поворота штока можно ограничить механически настроив установочный винт. |
Техническая конструкция:
Корпус:Корпус состоит из огнезащитного, не бромированного, нехлорированного стекловолокна.
Мотор привода / Шестерни:Бесщеточный, крепкий мотор DC обеспечивает надежную работу независимо от нагрузки. Приводы воздушных заслонок не требуют концевых выключателей, т.к. устойчивы к перегрузке и сохраняют позицию при достижении конечных позиций. Шестерни не требуют технического обслуживания и имеют низкий уровень шума.
Примечение к заказу изделия:
Безопасность:Несоблюдение национальных правил безопасности может привести к травмам и ущербу.
- Соблюдайте соответствующие национальные правила безопасности.
- Используйте только обученных специалистов для монтажа, ввода в эксплуатацию и обслуживания.
Инженерные заметки:
Дополнительные переключатели и потенциометр нельзя добавить в полевых условиях.
Монтаж:ОСТОРОЖНО: Нет внутренней защиты линий питания. Риск пожара и травм в результате короткого замыкания. Диаметры проводов должны соответствовать локальным нормам.
Обслуживание:Приводы GDB..1E не являются обслуживаемыми
Утилизация:Устройство содержит элементы электроники, которые требуют утилизации в соответствии с Европейской директивой 2012/19/EU и не должны быть утилизированы вместе с муниципальным мусором. Также требуется принимать во внимание национальные законы.
Логистическая информация
| Длина упаковки, см | 10,6 |
| Ширина упаковки, см | 18,8 |
| Высота упаковки, см | 7 |
| Вес, кг | 0,619 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
|
Артикул
|
GDB341.1E |
|
Срок гарантии, лет
|
5 |
|
Страна происхождения
|
Швейцария |
|
Серия
|
GDB |
|
Напряжение питания
|
AC 230 В |
|
Время позиционирования
|
150 секунд |
|
Тип привода
|
Поворотный |
|
Управляющий сигнал
|
2-точечный3-точечный |
|
Длина кабеля
|
0,9 метра |
|
Вес, кг.
|
0.619 |
|
Усилие привода, Н*м
|
5 |
|
Площадь заслонки, кв.м.
|
0.8 |
|
Время открытия
|
150 секунд |
|
Время закрытия
|
150 секунд |
|
Наличие концевых выключателей
|
нет |
|
Размер квадратного штока (сторона)
|
6…12,8 мм |
|
Диаметр круглого штока
|
8…16 мм |
|
Класс IP
|
IP54 |
