Способы применения
Поворотные приводы используются для регулирования или закрытия воздушных заслонок.
- Для заслонок площадью до 0.8 м2 .
- Подходят для управляющего сигнала, открыть-закрыть или 3- точечного.
- Мы рекомендуем минимальную длину пульса 500 мс на приводах с 3-точечным управлением, чтобы обеспечить долгую и точную работу.
Краткое описание
Электронный привод для регулирования открыть-закрыть, 3-точечного- Номинальный момент 20 Нм
- Рабочее напряжение AC 100…240 В ~
- Механически регулируемый угол поворота в пределах от 0 до 90°
- Соединительный кабель длиной 0,9 м
- Настраиваемый старт и диапазон для управляющего сигнала
- Индикация положения: механическая или электрическая
- Самоадаптация диапазона угла поворота и настраиваемые вспомогательные переключатели для дополнительных функций
- С самоцентрирующимся адаптером вала для вала диаметром 8...20,5 мм, квадрат 8...14,5 мм, мин. длина вала 20 мм
- С индикацией положения и регулируемым механическим ограничителем
- Кнопка для отключения зубчатой передачи для ручного управления
- С корпусом из литого под давлением алюминия
| Крутящий момент | 20 Нм |
| Площадь заслонки, до | 4 м² |
| Угол вращения | 90° |
| Потребляемая мощность | 4 ВА, 1.6 Вт |
| Время позиционирования | 150 с |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -32…55 °C |
| Температура среды | -32…70 °C |
| Размеры (Ш х В х Г) | 82 x 192 x 63 мм |
| Рабочее напряжение | 230 В |
| Дополнительный переключатель | 0 |

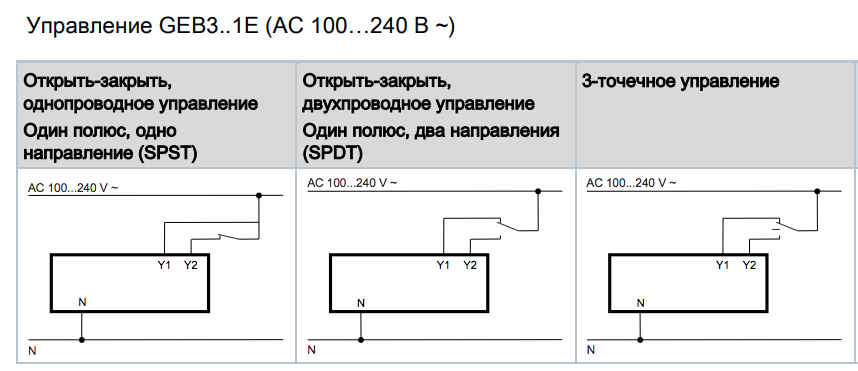

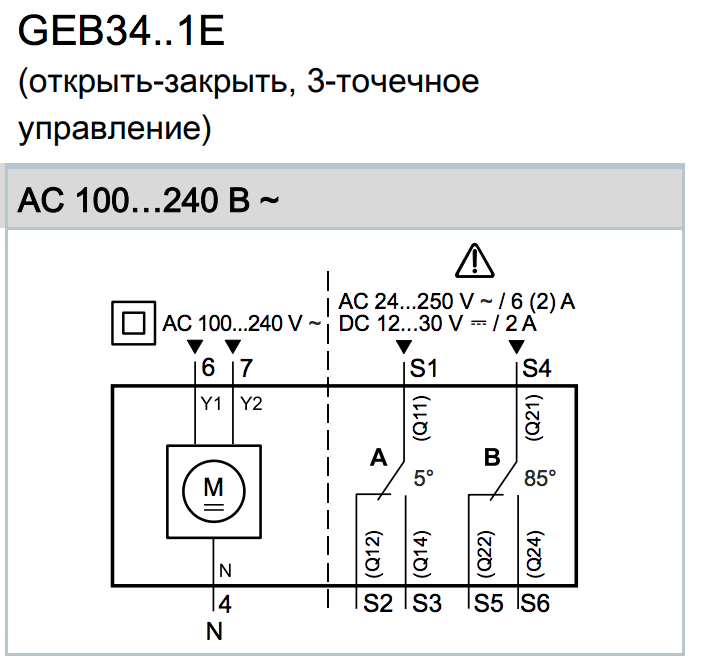

Схемы подключения
Маркировка кабелей
| Подключение | Код | №, | Цвет | Аббревиатура, | Значение, |
|---|---|---|---|---|---|
| Приводы AC 100...240 В | L | 3 | коричневый | BR | Линия AC 100-240 В |
| N | 4 | св. голубой | BU | Нейтральный проводник | |
| Y1 | 6 | черный | BK | Сигн. позиц. AC 100…240 В ~, “по часовой стр.” (GEB341.1E) | |
| Y2 | 7 | белый | WH | Сигн. позиц. AC 100…240 В ~, “против часовой стр.” (GEB341.1E) |
Функции изделия:
| Тип AC 100…240 В ~ | GEB341.1E |
|---|---|
| Тип управления | 2- или 3-точечное |
| Направление вращения | По часовой стрелке / против часовой стрелки в зависимости от… … типа управления … настройки переключателя направления вращения.  При отсутствии питания привод сохраняет свое текущее положение. cw = По часовой стрелке ccw = Против часовой стрелки |
| Индикация положения: Механическая | Индикация положения угла поворота при помощи указателя. |
| Индикация положения: Электрическая | Потенциометр обратной связи можно подключить ко внешнему напряжению, чтобы получать позицию привода. |
| Тип управления | Точки переключения можно настроить для переключателей A и B независимо с шагом 5° от 0° до 90°. |
| Ручное управление | Привод можно отрегулировать вручную, нажав кнопку разъединения зубчатого механизма. |
| Ограничение угла поворота | Угол поворота штока можно ограничить механически между 0° и 90°. |
Техническая конструкция:
Корпус: Прочный и легкий корпус из литого алюминия. Корпус гарантирует долгий срок службы даже в суровых условиях окружающей среды.
Бесщеточный, крепкий мотор DC обеспечивает надежную работу независимо от нагрузки. Приводы воздушных заслонок не требуют концевых выключателей, т.к. устойчивы к перегрузке и сохраняют позицию при достижении конечных позиций. Шестерни не требуют технического обслуживания и имеют низкий уровень шума.
Примечение к заказу изделия:
Безопасность:Несоблюдение национальных правил безопасности может привести к травмам и ущербу.
- Соблюдайте соответствующие национальные правила безопасности.
- Используйте только обученных специалистов для монтажа, ввода в эксплуатацию и обслуживания.
Инженерные заметки:
Дополнительные переключатели и потенциометр нельзя добавить в полевых условиях.
Монтаж:ОСТОРОЖНО: Нет внутренней защиты линий питания. Риск пожара и травм в результате короткого замыкания. Диаметры проводов должны соответствовать локальным нормам.
Обслуживание:Приводы GEB341.1E не являются обслуживаемыми
Утилизация:Устройство содержит элементы электроники, которые требуют утилизации в соответствии с Европейской директивой 2012/19/EU и не должны быть утилизированы вместе с муниципальным мусором. Также требуется принимать во внимание национальные законы.
Логистическая информация
| Длина упаковки, см | 10,6 |
| Ширина упаковки, см | 26,1 |
| Высота упаковки, см | 9,5 |
| Вес, кг | 1,108 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
|
Артикул
|
GEB341.1E |
|
Срок гарантии, лет
|
5 |
|
Серия
|
GEB |
|
Напряжение питания
|
AC 230 В |
|
Время позиционирования
|
150 секунд |
|
Тип привода
|
Поворотный |
|
Управляющий сигнал
|
2-точечный3-точечный |
|
Длина кабеля
|
0,9 метра |
|
Вес, кг.
|
1.108 |
|
Усилие привода, Н*м
|
20 |
|
Площадь заслонки, кв.м.
|
3 |
|
Время открытия
|
150 секунд |
|
Время закрытия
|
150 секунд |
|
Наличие концевых выключателей
|
нет |
|
Размер квадратного штока (сторона)
|
8…14,5 мм |
|
Диаметр круглого штока
|
8…20,5 мм |
|
Класс IP
|
IP54 |
