GLB161.1E
GLB161.1E: Привод воздушной заслонки, 10 Н*м, DC 24 В, 0-10 В
GLB161.1E: Привод воздушной заслонки, 10 Н*м, DC 24 В, 0-10 В
Характеристики
Артикул
—
GLB161.1E
Срок гарантии, лет
—
5
Страна происхождения
—
Швейцария
Серия
—
GLB
Напряжение питания
—
DC 24 В
Время позиционирования
—
150 секунд
Проверить наличие или уточнить персональные условия можно у менеджера.
GLB161.1E
GLB161.1E: Привод воздушной заслонки, 10 Н*м, DC 24 В, 0-10 В
GLB161.1E: Привод воздушной заслонки, 10 Н*м, DC 24 В, 0-10 В
#PROP_TITLE#
—
#PROP_VALUE#
Краткое описание
- Для штока диаметром 8..16 мм, сечением 6...12 мм, минимальной длиной штока 30 мм
- С индикатором рабочего положения и настраиваемым ограничителем
- Кнопка для разрыва зубчатой передачи для ручной настройки
- Со стальным основанием, пластиковым корпусом и соединительным кабелем 0.9 м
| Крутящий момент | 10 Нм |
| Площадь заслонки, до | 1,5 м² |
| Угол вращения | 90° |
| Потребляемая мощность | 2.5 ВА, 1.5 Вт |
| Время позиционирования | 150 с |
| Длина кабеля | 0,9 м |
| Сигнал позиционирования | DC 0/2...10 В |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -32…55 °C |
| Размеры (Ш х В х Г) | 68 x 137 x 59.5 мм |
| Рабочее напряжение | AC 24 В , DC 24 В |
| Дополнительный переключатель | 0 |
- Номинальный момент 5 Нм
- Рабочее напряжение AC 24 В ~ / DC 24…48 В
- Механически регулируемый диапазон между 0...90°
- Предварительно подключенный кабель 0.9 м
- Специальные варианты с настраиваемым сдвигом и диапазоном для сигнала позиционирования
- Индикация позиции: механическая или электрическая
- Обратная связь: потенциометр
- Самоадаптация угла поворота и настраиваемые доп. переключатели
Использование
Поворотные приводы используются для регулирования или закрытия воздушных заслонок.Для заслонок площадью до 0.8 м2 .
Подходят для управляющего сигнала DC 0/2...10 В.
Схемы подключения

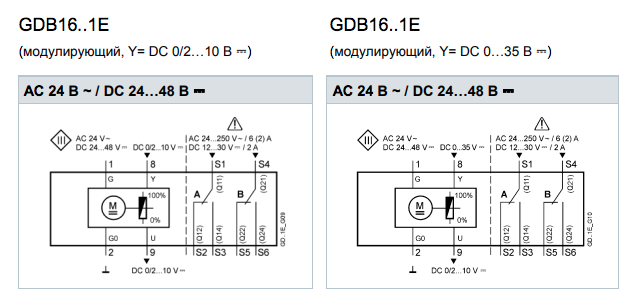

Внутренние схемы

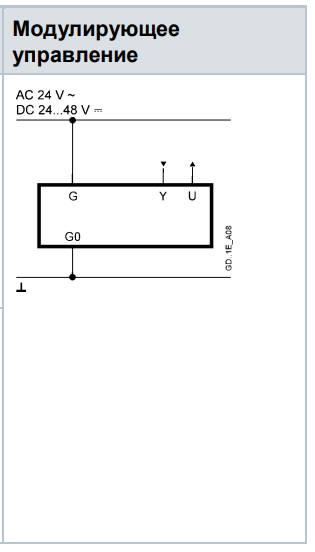

Соединительная схема
GLB161.1E (AC 24 B - / DC 24...48 B)
Функции изделия
| Тип управления | Плавное 0/2...10 В |
| Направление вращения | По часовой стрелке / против часовой стрелки в зависимости от - настройки DIL переключателя направления вращения - сигнала позиционирования. Привод остается в текущем положении: - если сигнал позиционирования не меняется - при потере питания |
| Индикация положения: электрическая | Угол поворота отображается с помощью индикатора положения. |
| Концевики (доп. переключатели) | Выходное напряжение U = DC 0/2...10 В генерируется пропорционально углу поворота. U зависит от направления вращения, выбранного с помощью DIL переключателя. |
| Тип управления | Точки переключения можно настроить для переключателей A и B независимо с шагом 5° от 0° до 90°. |
| Самоадаптация линейного диапазона | Если самоадаптация активна, привод автоматически определяет механические конечные позиции, линейный диапазон и настраивает характеристику функции (Uo, дельта U) для вычисленного линейного диапазона. |
| Ручное управление | Привод можно настроить вручную с помощи кнопки ручного управления |
| Ограничение угла поворота | Угол поворота штока можно ограничить механически настроив установочный винт |
Техническая конструкция
Корпус
Корпус состоит из огнезащитного, не бромированного, нехлорированного стекловолокна.Мотор привода / Шестерни
Бесщеточный, крепкий мотор DC обеспечивает надежную работу независимо от нагрузки. Приводы воздушных заслонок не требуют концевых выключателей, т.к. устойчивы к перегрузке и сохраняют позицию при достижении конечных позиций. Шестерни не требуют технического обслуживания и имеют низкий уровень шума.Примечения
Инженерные заметки
Дополнительные переключатели и потенциометр нельзя добавить в полевых условиях.Монтаж
Нет внутренней защиты линий питания.Риск пожара и травм в результате короткого замыкания. Диаметры проводов должны соответствовать локальным нормам.
Обслуживание
Приводы GDB..1E не являются обслуживаемыми.Утилизация
Устройство содержит элементы электроники, которые требуют утилизации в соответствии с Европейской директивой 2012/19/EU и не должны быть утилизированы вместе с муниципальным мусором. Также требуется принимать во внимание национальные законы.Логистическая информация
| Длина упаковки, см | 9,8 |
| Ширина упаковки, см | 19 |
| Высота упаковки, см | 7,3 |
| Вес, кг | 0,636 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
Характеристики
|
Артикул
|
GLB161.1E |
|
Срок гарантии, лет
|
5 |
|
Страна происхождения
|
Швейцария |
|
Серия
|
GLB |
|
Напряжение питания
|
DC 24 В |
|
Время позиционирования
|
150 секунд |
|
Тип привода
|
Поворотный |
|
Управляющий сигнал
|
0-10 В |
|
Длина кабеля
|
0,9 метра |
|
Вес, кг.
|
0.636 |
|
Усилие привода, Н*м
|
10 |
|
Площадь заслонки, кв.м.
|
1.5 |
|
Время открытия
|
150 секунд |
|
Время закрытия
|
150 секунд |
|
Наличие концевых выключателей
|
нет |
|
Размер квадратного штока (сторона)
|
6…12,8 мм |
|
Диаметр круглого штока
|
8…16 мм |
|
Класс IP
|
IP54 |
