Термостат QAF81.6 для наблюдения за температурой воздуха в теплообменниках систем вентиляции и кондиционирования используется для предотвращения замерзания теплоносителя и возможных последующих разрушений. Термостат имеет малую ширину гистерезиса переключения (дифференциал переключения) и устойчивые характеристики. Сброс происходит автоматически.
Краткое описание
Контроль температуры воздуха в регистре отопления для обеспечения защиты от замораживания.
- Прочный литой алюминиевый корпус
- Чувствителен к изменениям температуры на любом участке капилляра длиной 30см
- Малая ширина гистерезиса (SD)
- Устойчивость характеристики
- Диапазон настройки уставки −5...+15 °C
- Степень защиты корпуса IP54(65)
Способы применения QAF81.6
Термостат защиты от замораживания может быть использован для инициализации следующих защитных функций:
- остановка вентилятора,
- закрытие заслонки наружного воздуха,
- открытия клапана калорифера на 100 %,
- запуск насоса нагревающего теплообменника,
- отключение чиллера (конденсатора) и увлажнителя,
- подача светового и/или звукового сигнала аварии о замораживании,
| Диапазон задания уставки | -5...+15 °C |
| Мин. активная длина | 300 мм |
| Длина капилляра | 6000 мм |
| Дифференциал переключения | 2 K |
| Дискретный выход, напряжение переключения | AC 250 V |
| Дискретный выход, ток коммутируемой цепи | 15(1.2)A |
| Положение при монтаже | Любое |
| Дискретные выходы | 1 группа контактов , Сухой контакт , Перекидной контакт |
| Класс защиты | IP54 |
| Размеры (Ш х В х Г) | 106 x 113 x 37 мм |
Конструкция QAF81.6
Термостат QAF81.6 состоит из:
- литого алюминиевого корпуса со съёмной крышкой,
- механического задатчика уставки со шкалой в градусах °C и °F ( с блокировкой задатчика затягивающимся винтом),
- микропереключателя с контактом на переключение,
- чувствительного элемента со сборной мембраной и медным капилляром,
- капилляра, заполненного газом R134a,
Техническое устройство
Термостат QAF81.6 запускается, когда температура падает ниже выбранной уставки на длине капилляра 30см.
Автоматический сброс происходит, когда температура превышает уставку снова.
Газонаполненный капилляр (R134a), соединенный с диафрагмированной камерой, представляют собой измерительный элемент, который механически связан с микро переключателем. Температура измеряется по всей длине капилляра.

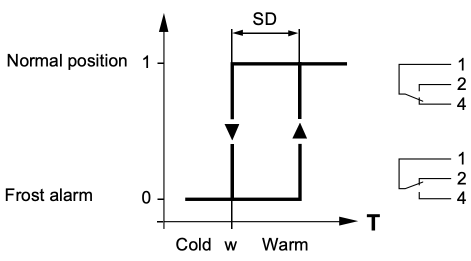

Обозначения:
- SD Дифференциал переключения
- T Температура воздуха
- w Выбранная уставка
Соединительные клеммы QAF81.6
Обозначения
- 1 – 2 Авария замораживания / КЗ цепи датчика
- 1 – 4 Нормальный режим работы
Логистическая информация
| Длина упаковки, см | 14,6 |
| Ширина упаковки, см | 19,4 |
| Высота упаковки, см | 8,3 |
| Вес, кг | 0,869 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 год|
Артикул
|
QAF81.6 |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Чешская Республика |
|
Серия
|
QAF |
|
Класс защиты
|
IP54 |
|
Применение
|
Защита от замерзания |
|
Выходной сигнал
|
Реле |
|
Диапазон задания уставки
|
-5…15 C |
|
Дифференциал переключения
|
2 K |
|
Дискретные выходы
|
CO: 1Беспотенциальный |
|
Длина капилляра
|
6000 мм |
|
Тип монтажа
|
Канальный |
|
Функция термостата
|
TW: ограничительный термостат со сбросом по температуреЗащита от заморозки |
