Электромеханический ограничительный термостат с термическим сбросом RAK-ST.010FP-M
- Слежение за температурой угрозы замораживания, с однополюсным переключающим контактом,
- Коммутационная способность: контакты 11-12: 16 (2.5) A, AC 250 V, контакты 11-13: 2 (0.4) A, AC 250 V,
- Постоянная времени по DIN EN 14597,
- 3 варианта монтажа: на трубопровод, воздуховод (с перфорированной гильзой) или на стену,
- Шкала для настройки температуры видна через окно корпуса,
- Классы защиты IP43 и IP54,
- Температура отключения может быть проверена через смотровое окно в корпусе,
- Компенсация температуры окружающей среды на переключающем механизме и капилляре трубка,
- Отказоустойчивая конструкция, разрыв капиллярной трубки приводит к размыканию контактного соединения 11-12,
- Нажимные клеммы для быстрого монтажа.
Применение
Типовые приложения:- В качестве противопожарного термостата в системах воздуховодов,
- В теплогенерирующей установке,
- Для общего применения в установках отопления, вентиляции и кондиционирования воздуха.
Механическая конструкция корпуса
- Корпус термостата изготовлен из упрочненного полипропилена рассчитан на монтаж на трубопроводах, воздуховодах или на стену, в электромеханических термостатах защиты от замораживания применяются чувствительные элементы капиллярного типа.
- Корпус имеет смотровое окно.
- Сальник для кабеля M16x1.5 мм.
- Полипропиленовый корпус имеет защиту от воздействия пламени, ультрафиолетового излучения, высоких температур и стоек к химическому и биологическому воздействию.
Краткое описание
Внутренняя шкала, 1 перекидной контакт, контроль разрыва капилляра, погружной и накладной термостат в одном, компенсация температуры окружающей среды.| Глубина погружения | 100 мм |
| Защитная гильза | PN 10, 100 мм, G ½" LW7 |
| Sensing element | Liquid expansion sensor |
| Длина капилляра | 700 мм |
| Точка выключения | 95 °C |
| Температура сброса | Мин. 15 K до точки выключения |
| Дискретный выход, напряжение переключения | AC 24...250 V |
| Дискретный выход, ток коммутируемой цепи | Контакт 11-12: 0.1...16 (2.5) A Контакт 11-13: 2 (0.4) A |
| Дискретные выходы | 1 группа контактов , Сухой контакт , Перекидной контакт |
| Класс защиты | IP43 |
| Размеры (Ш х В х Г) | 55 x 156 x 67 мм |
Функции термостата RAK-ST.010FP-M
При достижении предельной температуры контакт 11-12 размыкается ,11-13 замыкается (сигнализация), и ограничитель остается в этом положении.
Когда температура среды понижается до значения дифференциала переключения, ограничитель должен быть сброшен вручную после снятия резьбового ниппеля.
Если расширительная жидкость вытекает через утечку в системе срабатывания, давление в мембране падает, что приводит к механическому отключению контактного соединения 11-12.
| Наименование | Складской номер | Класс защиты | Диапазон задания температуры | Длина капиллярной трубки | Комплект поставки |
|---|---|---|---|---|---|
| RAK-ST.010FP-M | S55700-P100 | IP43 | 95 °C | 700 мм | Хомут для крепления на трубу до 100 мм диам., сальник для кабеля M16x1.5 мм, инструкция |

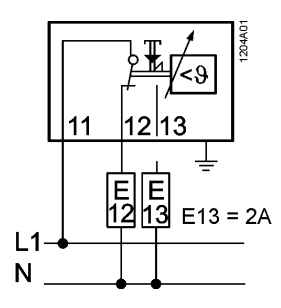

Схема подключения RAK-ST.010FP-M
Примечание к изделию
Инструкция по монтажу:Инструкция по монтажу включена в стандартную поставку.
Место для монтажа:Место для монтажа термостата должно быть выбрано из расчета возможности контроля температурной уставки через смотровое окно, настройки и демонтажа при необходимости.
Монтаж на трубы:При монтаже на трубопровод следует тщательно затянуть крепежный хомут для обеспечения плотного прилегания чувствительного элемента к поверхности трубы.
Монтаж на воздуховоды:Установите перфорированную гильзу, поместите в нее капиллярный чувствительный элемент, закрепите его монтажной пружиной, и установите корпус при помощи винта.
Монтаж на стены с чувствительным элементом в гильзе:Для подготовки к монтажу на стену, нужно удалить фиксаторы на корпусе, и вытащить капиллярную трубку на требуемую длину. Поместите капиллярный чувствительный элемент в перфорированный корпус, закрепите его клипсой (монтажный принадлежности).
Установка температуры:Ограничения температуры должны устанавливаться только квалифицированным персоналом.
Электропроводка:Подключение прибора производится только монтажной организацией. Выбирайте кабели, подходящие для рабочего напряжения.Электрическое подключение выполняется согласно схеме и в соответствии с местными нормами безопасности.
Макс. AC 250 V:Предупреждение: отключите рабочее напряжение перед открытием корпуса.
Заземление:Подключение защитного заземления выполняйте в соответствии с местными нормами безопасности.
Утилизация:Утилизация прибора производится в соответствии с Европейской директивой 2002/96/EC (WEEE) как несортированные муниципальные отходы. Следует принимать во внимание международные и локальные законы и нормы.
Логистическая информация
| Длина упаковки, см | 9,3 |
| Ширина упаковки, см | 13,8 |
| Высота упаковки, см | 8 |
| Вес, кг | 0,393 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 год|
Артикул
|
RAK-ST.010FP-M |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Германия |
|
Серия
|
RAK-ST |
|
Класс защиты
|
IP43 |
|
Применение
|
Предел безопасности |
|
Выходной сигнал
|
Реле |
|
Диапазон задания уставки
|
95 C |
|
Дискретные выходы
|
CO: 1Безпотенциальный |
|
Длина капилляра
|
700 мм |
|
Тип монтажа
|
НакладнойПогружнойУдаленный |
|
Функция термостата
|
STB: Защитный ограничительный термостат |
|
Чувствительный элемент
|
Капиллярный |
|
Принцип работы термостата
|
Капиллярный |
|
Защитная гильза
|
PN 10, 100 мм, G 1/2" LW7 |
|
Точка выключения
|
95 C |
|
Температура сброса
|
Мин. 15 K до точки выключения |
|
Глубина погружения
|
100 мм |
