Краткое описание
Комнатный термостат для полузаглубленного монтажа для фэнкойлов с LCD дисплеем- Выход для привода клапана вкл/выкл, 3-проводной клапан вкл/выкл или 1-ступенчатый компрессор
- Управление 3-скоростным вентилятором: автоматическое или ручное
- Ручное переключение нагрев / охлаждение или постоянное охлаждение / постоянный нагрев
- Режимы работы: Комфорт и Защита
- Настраиваемые параметры управления и запуска
- Возможность выбора отображения температуры или уставки
- Минимальное и максимальное ограничение уставки
- Отображается температура с шагом 0.5 °C or °F
- Цвет корпуса: белый (RAL 9003)
| Рабочее напряжение | AC 230 В |
| Потребляемая мощность | 8 ВА |
| Диапазон задания уставки | 5…40 °C |
| Релейные выходы | Вентилятор: НО контакт, без потенциальной развязки , Клапан: перекидной контакт, без потенциальной развязки |
| Колич. дискретных выходов | 4 |
| Дискретный выход, ток коммутируемой цепи | AC 230 В |
| Дискретный выход, ток коммутируемой цепи | 4 (2) A |
| Способ монтажа | Встраиваемая квадратная монтажная коробка BS4662 с крепежными центрами 60,3 мм |
| Класс защиты | IP30 |
| Размеры (Ш х В х Г) | 86 x 86 x 40.5 мм |
Применение
Для управления температурой помещения в отдельных комнатах и зонах, воздух в которых нагревается или охлаждается с помощью 2-трубных фэнкойлов. Термостат управляет:
- 3-скоростным вентилятором
- приводом клапана в 2-трубной системе
- непрерывный режим нагрева или охлаждения
- ручное переключение «нагрев» / «охлаждение»
Функции
- Переключение между режимами нагрева и охлаждения в ручном режиме
- Поддержание температуры помещения посредством встроенного датчика температуры
- Выбор режима работы с помощью кнопки режима работы или Mode на термостате
- Управление 3-скоростным вентилятором (в автоматическом или ручном режиме)
- Выход для 2-позиционного (вкл/выкл) клапана или 3-проводного (вкл/выкл) подключение привода

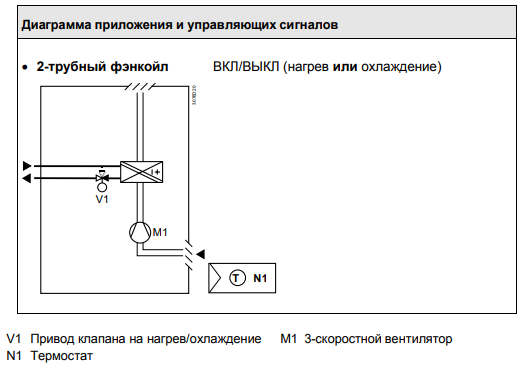

Приложение RDF310.2/MM
Работа термостата RDF310.2/MM
Управление температурой:В состав устройства входят электрические и электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Необходимо обязательно соблюдать местное и общее действующее законодательство.
Дисплей:На дисплее отображается полученная температура помещения или уставка текущего режима работы. Желаемый вариант можно выбрать через параметр P18. Заводская настройка отображает текущее значение температуры помещении. Символы нагрева и охлаждения на дисплее указывают на статус релейных выходов для управления фэнкойлом. Это означает, что символы не отображаются, когда термостат работает в нейтральной зоне. Если термостат находится в режиме ручного переключения работы на нагрев или охлаждение, соответствующие символы нагрева или охлаждения отображаются непрерывно, отображая управляющую последовательность термостата. This means that the symbol displays when the thermostat operates in the neutral zone Комнатная температура или уставка могут отображаться в градусах Фаренгейта °F или Кельвина °C (см. строку настроек P17). Управление температурой:
В состав устройства входят электрические и электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Необходимо обязательно соблюдать местное и общее действующее законодательство.
Механическая конструкция RDF310.2/MM
Термостат состоит из 2 частей:
- Передней панели, в которой расположены электронные компоненты, элементы управления и встроенный датчик температуры помещения
- Монтажной плиты с силовой электроникой
На монтажной плите сзади находятся винтовые зажимы. Термостат монтируется на прямоугольную распределительную коробку с центрами крепления на расстоянии 60,3 мм. Передняя панель устанавливается на монтажной плите и крепится с помощью защелки.

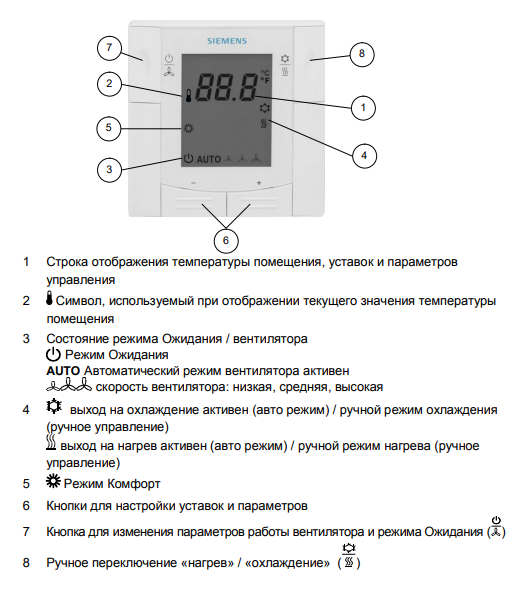

Элементы настройки и управления:

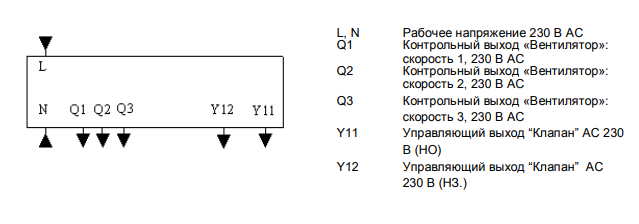

Соединительные клеммы

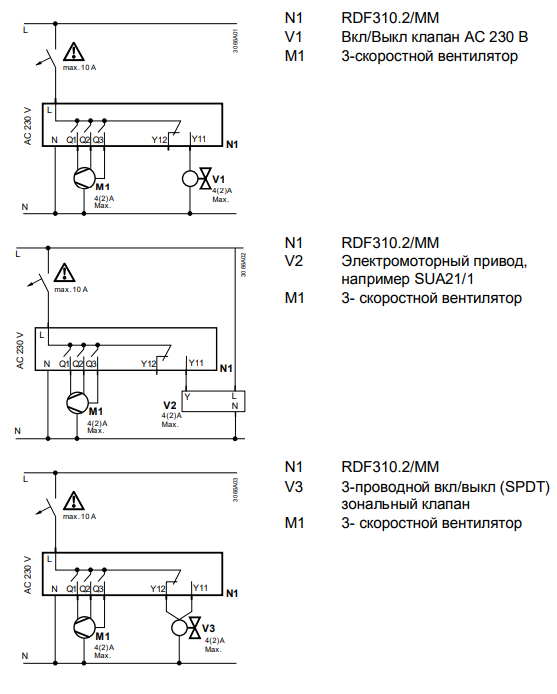

Схемы соединений RDF310.2/MM
Логистическая информация
| Длина упаковки, см | - |
| Ширина упаковки, см | - |
| Высота упаковки, см | - |
| Вес, кг | 0,18 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 год|
Артикул
|
RDF310.2/MM |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Китай |
|
Серия
|
RDF |
|
Потребляемая мощность
|
8 ВА |
|
Класс защиты
|
IP30 |
|
Рабочее напряжение
|
AC 230 В |
|
Цвет
|
Белый |
|
Релейные выходы
|
Вентилятор: НО контакт, без потенциальной развязкиКлапан: перекидной контакт, без потенциальной развязки |
|
Количество дискретных выходов
|
4 |
|
Дискретный выход, ток коммутируемой цепи
|
4 (2) A |
|
Дискретный выход, напряжение
|
AC 230 В |
|
Способ монтажа
|
Встраиваемая квадратная монтажная коробка BS4662 с крепежными центрами 60,3 мм |
|
Подсветка экрана
|
Нет |
|
Экран
|
LCD |
|
Количество мультифункциональных входов
|
Нет |
|
Возможность подключения внешнего датчика температуры
|
Нет |
|
Управление приводом клапана
|
2-х точечное (вкл/выкл) |
|
Тип термостата
|
Электронный |
|
Чем управляет термостат
|
КонвекторФенкойл 2-х трубный |
|
Встроенные режимы работы
|
КомфортЗащита от замерзания |
|
Переключение режимов отопление/охлаждение
|
Автоматическое |
|
Управление скоростью вентилятора фенкойла/конвектора
|
АвтоматическоеРучное |
|
Тип вентилятора фенкойла/конвектора
|
1 скорость3 скорости |
|
Тип фенкойла
|
2-х трубный |
