RDE100.1
RDE100.1: Термостат комнатный С 7-ДНЕВНЫМ РАСПИСАНИЕМ,, DC 3 В
RDE100.1: Термостат комнатный С 7-ДНЕВНЫМ РАСПИСАНИЕМ,, DC 3 В
Характеристики
Артикул
—
RDE100.1
Срок гарантии, лет
—
1
Страна происхождения
—
Китай
Серия
—
RDE
Класс защиты
—
IP30
Рабочее напряжение
—
DC 3 В (Батарейка)
Проверить наличие или уточнить персональные условия можно у менеджера.
RDE100.1
RDE100.1: Термостат комнатный С 7-ДНЕВНЫМ РАСПИСАНИЕМ,, DC 3 В
RDE100.1: Термостат комнатный С 7-ДНЕВНЫМ РАСПИСАНИЕМ,, DC 3 В
#PROP_TITLE#
—
#PROP_VALUE#
Комнатный термостат с автоматическим таймером и многофункциональным входом RDE100
Краткое описание
- 2-точечное управление с выходным сигналом Вкл./Выкл. на отопление
- Режимы работы: Комфорт и Энергосбережение
- 7-дневный таймер и ручное управление
- Цвет лицевой панели корпуса и основания: белый RAL9003 (NCS S 0502-G)
| Рабочее напряжение | DC 3 В |
| Срок службы батареи | 1 год |
| Диапазон задания уставки | 5…35 °C |
| Дифференциал переключения | 1 K |
| Релейные выходы | Перекидной контакт, беспотенциальный |
| Колич. дискретных выходов | 1 |
| Дискретный выход, ток коммутируемой цепи | AC 24…230 V |
| Дискретный выход, ток коммутируемой цепи | 5 (2) A |
| Класс защиты | IP30 |
| Размеры (Ш х В х Г) | 85 x 127 x 21.5 мм |
Применение
RDE100.1 используется для регулирования комнатной температуры в системах отопления. Стандартные случаи применения:- Жилые помещения
- Коммерческие помещения
- Школы
- Термических или зональных клапанов,
- Газовых или нефтяных котлов,
- Вентиляторов,
- Насосов,
- Тёплых полов.
Функции
- Регулирование комнатной температуры по встроенному датчику либо по внешнему входу,
- Выбор режима работы по нажатию кнопки режима,
- Настройка расписания (индивидуально на день, на 7 дней, на 5+2 дня),
- Вывод текущей температуры или уставки в градусахC или градусах F
- Блокировка кнопок (вручную),
- Блокировка уставки,
- Периодический запуск насоса,
- Сброс на заводские настройки для параметров регулирования и ввода эксплуатацию,
- Один многофункциональный вход (только RDE100.1) для:
- ограничения температуры тёплого пола,
- переключения режима работы (карта-ключ, окно и т.д.)

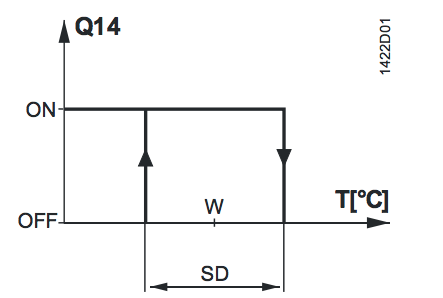

Регулирование температуры
RDE100.1 измеряет температуру в помещении с помощью встроенного датчика и поддерживает заданную уставку температуры командами управления. Дифференциал переключения 1 K.
T - Комнатная температура
SD - Дифференциал переключения
W - Уставка комнатной температуры
Q14 - Выходной сигнал на нагрев

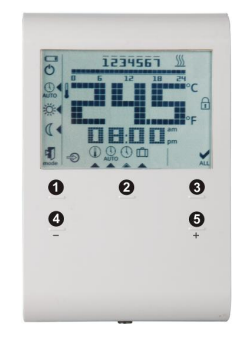

Конструкция
Комнатный термостат состоит из 2-х частей:- Пластиковый корпус с платой электроники, элементами управления и датчиком комнатной температуры,
- Монтажная пластина с винтовыми клеммами,
1) Клавиша режима работы
2) Установить
3) ОК
4) Клавиша увеличения значения
5) Клавиша уменьшения значения

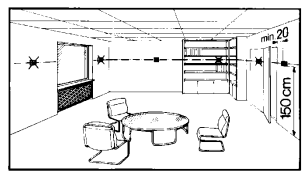

Замечания по монтажу
Не устанавливайте термостат в нишах или книжных шкафах, за занавесками, выше или ниже источников тепла, на месте воздействия прямых солнечных лучей. Монтаж термостата производите на высоте 1,5 м над полом.

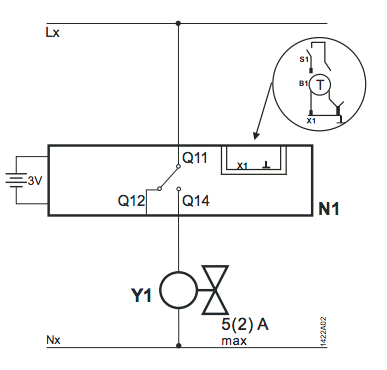

Схема подключения
Lx - Фаза, AC 24 В 230 В
Q11, Q12- НЗ-контакт (для НО-клапанов)
Q11, Q14 - НО-контакт (для НЗ-клапанов)
N - Нейтраль, AC 24 В 230 В
X1 - Внешний входной сигнал
B1 - Датчик температуры (Ограничение температуры пола)
S1 - Переключатель (карта-ключ, оконный контакт)
Логистическая информация
| Длина упаковки, см | 11,3 |
| Ширина упаковки, см | 16,9 |
| Высота упаковки, см | 5,7 |
| Вес, кг | 0,328 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 годХарактеристики
|
Артикул
|
RDE100.1 |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Китай |
|
Серия
|
RDE |
|
Класс защиты
|
IP30 |
|
Рабочее напряжение
|
DC 3 В (Батарейка) |
|
Цвет
|
Белый |
|
Тип батареек питания
|
2xAAA |
|
Срок службы батареи
|
1 год |
|
Релейные выходы
|
Перекидной контактБеспотенциальный |
|
Количество дискретных выходов
|
1 |
|
Дискретный выход, ток коммутируемой цепи
|
5 (2) A |
|
Дискретный выход, напряжение
|
AC 24…230 В |
|
Способ монтажа
|
Крепление к стене винтами |
|
Варианты внешних датчиков для мультифункциональных входов
|
Переключатель рабочего режима |
|
Подсветка экрана
|
Нет |
|
Экран
|
LCD |
|
Количество мультифункциональных входов
|
1 |
|
Возможность подключения внешнего датчика температуры
|
Нет |
|
Управление приводом клапана
|
2-х точечное (вкл/выкл) |
|
Тип термостата
|
Электронный |
|
Чем управляет термостат
|
КотелРадиатор водяного отопленияРадиатор электрического отопленияТеплый водяной пол |
|
Ограничение подогрева пола
|
есть |
Документы
