Краткое описание
- Комнатный термостат с ручным переключением режимов нагрев / охлаждение и скоростей вентилятора
- 2-точечное управление
- Ручное переключение 3-скоростным вентилятором
- Напряжение переключения AC 24…250 В
- Управляющий выход ВКЛ/ВЫКЛ
| Рабочее напряжение | AC 230 V |
| Диапазон задания уставки | 8…30 °C |
| Дифференциал переключения | 1 K |
| Switching voltage | AC24…250 V |
| Switching current | 0.2…6 (2) A |
| Класс защиты | IP30 |
| Размеры (Ш х В х Г) | 99 x 110 x 35.3 мм |
Применение
Комнатные термостаты RAB11.1 применяются в системах отопления или охлаждения для поддержания заданного значения температуры.
Типовое применение:
- Коммерческие помещения
- Жилые помещения
- Помещения легкой промышленности
Для управления:
- зональными клапанами
- термическими клапанами
- вентиляторами.
Функциональность RAB11.1
Комнатный термостат RAB11.1 имеет отдельный выход для нагрева и для охлаждения. Если температура в помещении падает ниже значения выбранной уставки, то замыкается контакт на нагрев. Если температура в помещении превышает значение выбранной уставки, то замыкается контакт на охлаждение.
Отопление
Если температура в помещении понизилась ниже заданной уставки, контакт отопления закроется.
Охлаждение
Если температура в помещении поднимется выше заданной уставки, контакт охлаждения закроется.
Скорость вентилятора
Существует 2 возможности для управления скоростью вентилятора:
- Ручное переключение 3-скоростного вентилятора на термостате RAB11.1.
- Автоматическое включение вентилятора термостатом для управляемого регулирования.
- Перемычка в положении SR1
Режим работы вентилятора переключается на термостате - Перемычка в положении SR2 Вентилятор включается одновременно с открытием клапана
Режим работы вентилятора переключается на термостате
Вентилятор включается одновременно с открытием клапанаВентиляция
Если выбрана функция вентилятора переключателем на панели термостата (RAB11.1), контакты на нагрев и охлаждение всегда открыты, и вентилятор работает на выбранной скорости.
Переключение
Режим работы Нагрев / Охлаждение выбирается переключателем, расположенным на передней панели термостата (RAB11.1)

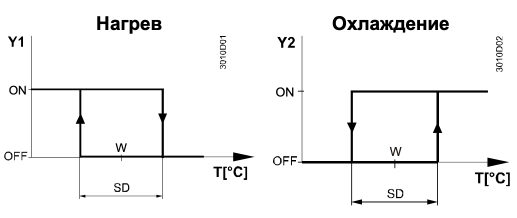

Функциональные диаграммы
- T Температура в помещении
- SD Дифференциал переключения
- w Уставка комнатной температуры
- Y1 Выходной сигнал "Нагрев"
- Y2 Выходной сигнал "Охлаждение"
Монтаж, установка и ввод в эксплуатацию

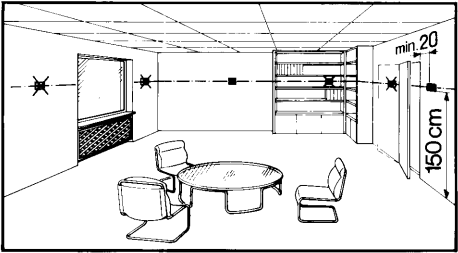

Термостат следует располагать в таком месте, где комнатная температура может быть измерена с максимально возможной точностью, без воздействия солнечного излучения или каких-либо других источников тепла или холода. Высота монтажа должна составлять примерно 1,5 м над полом.
Осторожно: AC 250 В!
Устройство закрепляется на стене в специальной коробке либо непосредственно на стену. Для проведения работ, устройство может открывать только специально обученный персонал. Перед тем как открыть устройство, отключите питание. При монтаже, прикрепите сначала панель-держатель, затем повесьте термостат и произведите подключение проводов. Затем, прикрепите крышку и опломбируйте ее.
Термостат должен монтироваться на плоскую стену. Необходимо соблюдать местные требования по электробезопасности. Если в комнате, где производится монтаж термостата, есть радиаторные вентили, их необходимо полностью открыть.
Внимнаие! В термостате отсутствует собственная защита цепи питания (Q1, Q2, Q3, Y) Существует риск нанесения травмы или пожара из-за короткого замыкания! Монтаж, установка, наладка
Выбор сечения проводов должен быть произведен в соответствии с местными нормативами
Обслуживание
Комнатный термостат RAB11.1 не требует обслуживания.
Конструкция
Мембрана заполнена экологичеки безопасным газом. Корпус устройства выполнен из пластмассы.
Схемы подключения RAB11.1
- L Напряжение переключения AC 24…250 В
- N Нейтральный провод
- M1 3-скоростной вентилятор
- D Термический или зональный клапан
- N1 Комнатный термостат RAB11/ RAB11.1
- Q1 Управляющий выход "Скорость вентилятора I", AC 24…250 В
- Q2 Управляющий выход "Скорость вентилятора II", AC 24…250 В
- Q3 Управляющий выход "Скорость вентилятора III", AC 24…250 В
- Y Управляющий выход "Привод клапана нагрев/охлаждение", AC 24…250 В
Замечания
Режим нагрева:
Из-за неизбежного самонагрева от электрического тока, любая нагрузка свыше 3 ампер, протекающая через устройство, может негативно повлиять на точность измерения температуры.
Режим охлаждения:
Из-за неизбежного самонагрева от электрического тока, любая нагрузка свыше 1 ампер, протекающая через устройство, может негативно повлиять на точность измерения температуры.
Логистическая информация
| Длина упаковки, см | 10,1 |
| Ширина упаковки, см | 12,2 |
| Высота упаковки, см | 5,8 |
| Вес, кг | 0,219 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 1 год|
Артикул
|
RAB11.1 |
|
Срок гарантии, лет
|
1 |
|
Страна происхождения
|
Китай |
|
Серия
|
RAB |
|
Класс защиты
|
IP30 |
|
Рабочее напряжение
|
AC 230 В |
|
Цвет
|
Белый |
|
Способ монтажа
|
Монтаж на стену при помощи шурупов |
|
Экран
|
Без экрана |
|
Количество мультифункциональных входов
|
Нет |
|
Возможность подключения внешнего датчика температуры
|
Нет |
|
Управление приводом клапана
|
2-х точечное (вкл/выкл) |
|
Тип термостата
|
Электромеханический |
|
Чем управляет термостат
|
Радиатор водяного отопленияКонвекторФенкойл 2-х трубный |
|
Встроенные режимы работы
|
Нет |
|
Переключение режимов отопление/охлаждение
|
Автоматическое |
|
Управление скоростью вентилятора фенкойла/конвектора
|
Ручное |
|
Тип вентилятора фенкойла/конвектора
|
1 скорость3 скорости |
|
Тип фенкойла
|
2-х трубный |
|
Ручное переключение скоростей вентилятора
|
Да |
|
Напряжение переключения
|
AC 24…250 В |
|
Ток переключения
|
0,2…6 (2) A |
