SAS61.03
SAS61.03: Siemens Привод электромеханический для седельных клапанов, 400Н, 5,5 мм, AC 24 В/DC 24 В, 0...10 В, 30 сек., 1…130 C
SAS61.03: Siemens Привод электромеханический для седельных клапанов, 400Н, 5,5 мм, AC 24 В/DC 24 В, 0...10 В, 30 сек., 1…130 C
Характеристики
Артикул
—
SAS61.03
Название линейки
—
Acvatix
Срок гарантии, лет
—
5
Страна происхождения
—
Швейцария
Тип клапана
—
Седельные клапаны
Серия
—
SAS
Проверить наличие или уточнить персональные условия можно у менеджера.
SAS61.03
SAS61.03: Siemens Привод электромеханический для седельных клапанов, 400Н, 5,5 мм, AC 24 В/DC 24 В, 0...10 В, 30 сек., 1…130 C
SAS61.03: Siemens Привод электромеханический для седельных клапанов, 400Н, 5,5 мм, AC 24 В/DC 24 В, 0...10 В, 30 сек., 1…130 C
#PROP_TITLE#
—
#PROP_VALUE#
Электромоторные приводы с ходом 5,5 мм и усилием позиционирования 400 Н
- SAS61 .. Рабочее напряжение AC 24 В / DC 24 В, сигнал позиционирования DC 0 ... 10 В / DC 4 ... 20 мА / 0 ... 1000 Ом
- Для прямого монтажа на арматуру, никаких корректировок не требуется
- Ручной регулятор, индикация положения и состояния (светодиод)
- Дополнительное расширение функций с помощью вспомогательного переключателя
- До 10 приводов могут работать параллельно на выходе контроллера с номиналом 1 мА. Регулирующие приводы имеют входное сопротивление 100 кОм.
Краткое описание
Быстрое позиционирование. Ручное управление, положение можно зафиксировать. Плагин для вспомогательного переключателя.| Сила позиционирования | 400 Н |
| Шток | 5.5 мм |
| Потребляемая мощность | 5.3 ВА |
| Функция пружинного возврата | Нет |
| Класс защиты | IP54 |
| Температура окружающей среды, работа | -15…55 °C |
| Температура среды | 1…130 °C |
| Размеры (Ш х В х Г) | 160 x 124 x 153 мм |
| Положение при монтаже | Upright to horizontal |
| Рабочее напряжение | AC 24 В , DC 24 В |
| Сигнал обратной связи | DC 0...10 V |
Приложение
Для управления 2-ходовыми и 3-ходовыми клапанами Siemens:- Типы V..G44 .., VVG55 .. и VVG549 ..
- Ход 5,5 мм
Используется в качестве регулирующей и запорной арматуры в отопительных и вентиляционных установках. Вместе с монтажным комплектом ASK30 все бывшие клапаны Landis & Gyr с диаметром 4 мм или 5,5 мм ходом также можно управлять: X3i .., VVG45 .., VXG45 .., VXG46 .., VVI51 ...
Функции SAS61.03
| Функция | Описание |
|---|---|
| Модулирующее управление | Модулирующий сигнал позиционирования обеспечивает бесступенчатое управление двигателем. Диапазон сигнала позиционирования (DC 0 ... 10 В / DC 4 ... 20 мА / 0 ... 1000 Ω) соответствует диапазону положения (закрыто ... открыто или 0 ... 100% ход) линейным образом. |
| Сигнал позиционирования и переключение характеристик | Настройка с помощью DIL-переключателя. Заводская установка SAS ..:
|
| Обратная связь по положению U S | Сигнал возвращается для получения позиции через ввод. |
| Принудительный контроль (Z-режим) | Принудительное управление помогает преодолеть автоматический режим и реализуется через высший контроль. |
| Калибровка | Выполнять при первом вводе в эксплуатацию. Актер едет на вершину или крайнее нижнее положение, измеренные значения сохраняются. |
| Обнаружение седла клапана | Приводы имеют обнаружение сиденья в зависимости от мощности. После калибровка, точный ход клапана сохраняется в памяти привода. |
| Обнаружение инородного тела | После обнаружения засорения делаются три попытки засорение. В случае неудачи привод продолжает следовать сигнал позиционирования только в ограниченном диапазоне, и светодиод светится красный. |

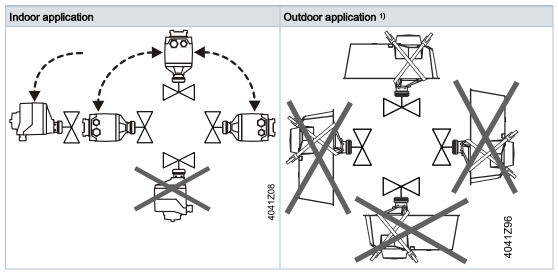

Монтажные позиции SAS61.03
Приводы SAS .. не требуют обслуживания.
Монтаж:
- Не прикасайтесь к муфте клапана, если компоненты (клапан / трубы) горячие.
- При необходимости отсоединить электрические соединения от клемм.
Перед повторным вводом в эксплуатацию привод необходимо правильно установить на клапан.

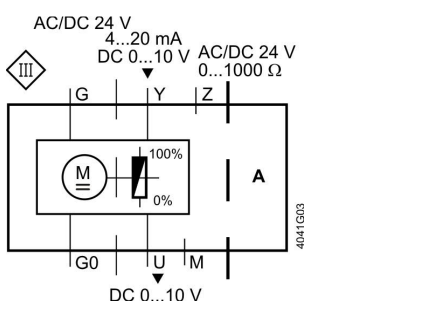

Внутренняя схема SAS61.03
Клеммы подключения SAS61.03
- G0 - Системный нейтральный (SN)
- G - Системный потенциал (SP)
- Y - Сигнал позиционирования для постоянного тока 0… 10 В / 4… 20 мА
- M - Измерение нейтрали
- U - Обратная связь по положению DC 0… 10 В
- Z - Сигнал позиционирования принудительное управление AC / DC ≤ 24 В, 0 ... 1000 Ом

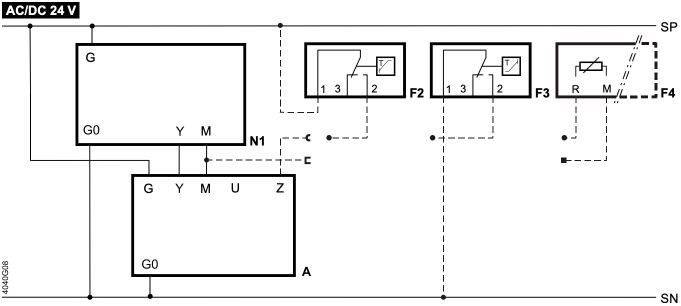

Схема подключения SAS61.03
- A Привод
- REF Опорная линия (Modbus RTU)
- F1 Ограничитель температуры
- SN Системный ноль
- F2 Термостат защиты от замерзания, клеммы: 1-2 Опасность замерзания / датчик выключен (термостат закрывается на морозе) 1-3 нормальная работа
- SP Потенциал системы AC / DC 24 В
- F3 Предельный термостат с тепловым сбросом
- U Обратная связь по положению
- F4 Монитор защиты от замерзания с 0… 1000 Ом выходной сигнал, НЕ поддерживает QAF21 .. или QAF61 ..
- Y Сигнал позиционирования
- G Системный потенциал (SP)
- Y1, Y2 Сигналы позиционирования
- G0 Нейтраль системы (SN)
- Z Управляющий сигнал принудительного управления
- L Фаза
- 21 Безотказная функция
- M Измерительная нейтраль
- + шина + (Modbus RTU)
- N нейтраль
- - шина - (Modbus RTU)
- N1 Контроллер
Логистическая информация
| Длина упаковки, см | 11,1 |
| Ширина упаковки, см | 16,6 |
| Высота упаковки, см | 8,8 |
| Вес, кг | 0,456 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
Характеристики
|
Артикул
|
SAS61.03 |
|
Название линейки
|
Acvatix |
|
Срок гарантии, лет
|
5 |
|
Страна происхождения
|
Швейцария |
|
Тип клапана
|
Седельные клапаны |
|
Серия
|
SAS |
|
Ход штока, мм
|
5,5 мм |
|
Температура теплоносителя
|
1…130 C |
|
Минимальная температура теплоносителя
|
1 C |
|
Максимальная температура теплоносителя
|
130 C |
|
Положение при монтаже
|
От вертикального (приводом вверх) до горизонтального |
|
Потребляемая мощность
|
5.3 ВА |
|
Время позиционирования
|
30 секунд |
|
Тип привода
|
Электромеханический |
|
Управляющий сигнал
|
0...10 В |
|
Усилие, Н
|
400 |
|
Напряжение питания, В
|
AC 24 ВDC 24 В |
|
Функция пружинного возврата
|
Нет |
|
Класс защиты
|
IP54 |
|
Рабочая температура окружающей среды
|
-15…55 C |
