VVF42.32-16
VVF42.32-16: Клапан седельный 2-х ходовой, PN16, Kvs 16, DN32, -10...150 C, фланцевый
VVF42.32-16: Клапан седельный 2-х ходовой, PN16, Kvs 16, DN32, -10...150 C, фланцевый
Характеристики
Артикул
—
VVF42.32-16
Типовое применение клапанов
—
ИТП
Название линейки
—
Acvatix
Срок гарантии, лет
—
5
Страна происхождения
—
Германия
Тип клапана
—
Седельный
Проверить наличие или уточнить персональные условия можно у менеджера.
VVF42.32-16
VVF42.32-16: Клапан седельный 2-х ходовой, PN16, Kvs 16, DN32, -10...150 C, фланцевый
VVF42.32-16: Клапан седельный 2-х ходовой, PN16, Kvs 16, DN32, -10...150 C, фланцевый
#PROP_TITLE#
—
#PROP_VALUE#

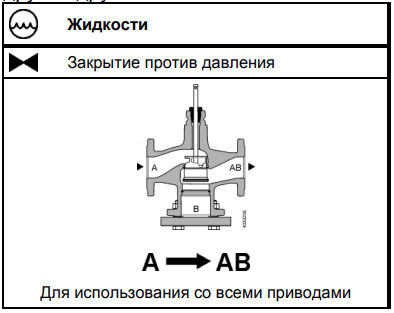

2-ходовые клапаны VVF42.32-16 с фланцевым соединением, PN 16 из линейки клапанов с большим штоком
Краткое описание
- С фланцевыми соединениями по ISO 7005
- Для охлажденной, низко и высокотемпературной воды и рассола в закрытых контурах
- Производительные клапаны для температур среды -10 ... 150 °C
- Корпус клапана из серого (литейного) чугуна EN-GJL-250
- DN 32
- kvs 16 м3 /ч
- Фланец типа 21, конструкция фланца B
- Может оснащаться электромоторными приводами SАX... или электрогидравлическими приводами SKD... , SKB... и SKC...
Применение
В котельных, установках теплоснабжения и холодильных установках, градирнях, группах отопления, в системах вентиляции и кондиционирования воздуха, в качестве управляющих или предохранительных запорных клапанов. Только для закрытых гидравлических контуров (наблюдаются кавитации).| Шток | для DN80: 20 мм, от DN100: 40 мм |
| Скорость утечки | 0…0.02 % от kvs |
| DN | 32 |
| kvs | 16 м³/ч |
| Температура среды | -10…150 °C |
| Характеристика клапана | Равнопроцентный , kvs 250/400 линейный |
| Диапазон изменений Sv | DN 15...25: >50,DN 32...150: >100 |
| Допустимое рабочее давление | 1600 кПа |
| Материал | Чугун EN-GJL-250 |
| Материал внутренних частeй клапана | ≤ DN40: CrNi сталь / латунь , ≥ DN50: CrNi сталь / бронза |
| Класс PN | PN 16 |
| SAX.. Δpmax | 400 кПа |
| SAX.. Δps | 900 кПа |
| SKD.. Δpmax | 400 кПа |
| SKD.. Δps | 1200 кПа |
| SKB.. Δpmax | 400 кПа |
| SKB.. Δps | 1600 кПа |
Техническая и механическая конструкция

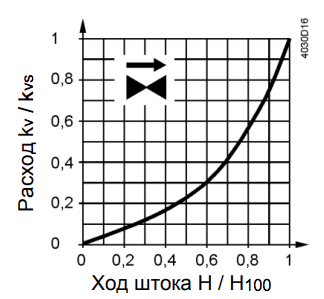

Характеристики
0…30%: Линейная 30…100%: Равнопроцентная ngl = 3 to VDI / VDE 2173
Для высоких значений kvs характеристика клапана оптимизирована для максимального объемного расхода kV100.
Замечания
Замечания по проектированию
Предпочтительно установить клапаны на возвратке, так как температура ниже, и нагрузку на уплотняющий сальник штока меньше.Установите грязевые фильтры или грязеуловители перед клапаном для обеспечения надлежащего функционирования и длительного срока службы клапана.
Удалить грязь, сварочный шлак и т.д. с клапанов и трубопроводов.
Кавитации можно избежать путем ограничения перепада давления на клапане в зависимости от температуры среды и предварительного давления.
Логистическая информация
| Длина упаковки, см | 25,8 |
| Ширина упаковки, см | 38 |
| Высота упаковки, см | 20,3 |
| Вес, кг | 8,857 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
Характеристики
|
Артикул
|
VVF42.32-16 |
|
Типовое применение клапанов
|
ИТП |
|
Название линейки
|
Acvatix |
|
Срок гарантии, лет
|
5 |
|
Страна происхождения
|
Германия |
|
Тип клапана
|
Седельный |
|
Серия
|
VVF |
|
Количество ходов
|
2-х ходовой |
|
Класс давления PN
|
PN16 |
|
Пропускная способность Kvs
|
16 |
|
Номинальный диаметр DN
|
DN32 |
|
Тип соединения
|
Фланцевый |
|
Ход штока, мм
|
20 мм |
|
Теплоноситель
|
ВодаВодно-гликолевая смесь |
|
Температура теплоносителя
|
-10...150 C |
|
Скорость утечки
|
0…0.02 % от Kvs |
|
Материал корпуса клапана
|
Cast iron EN-GJL-250 |
|
Характеристика клапана
|
Равнопроцентная |
|
Минимальная температура теплоносителя
|
-10 C |
|
Компенсированный по давлению
|
Нет |
