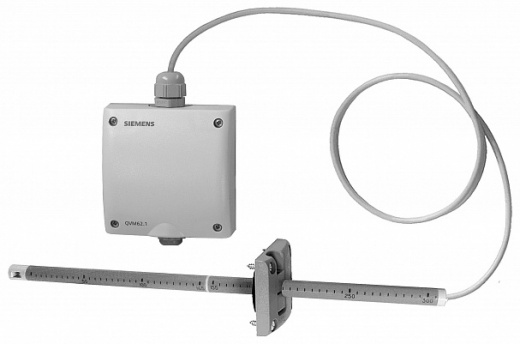

QVM62.1: Канальный датчик скорости воздушного потока, AC/DC 24 В

Краткое описание

Для измерения скорости потока или объёмного расхода в воздуховоде. Предназначен для установок первичной подготовки воздуха.

Рабочее напряжение	AC / DC 24 В
Потребляемая мощность	5 ВА
Диапазон измерения	0...10 м/с, 0...15 м/с, 0...5 м/с
Точность измерений	При 20 °C, 45 % r.h., 1013 hPa: ±0.65 м/с
Электрические подключения	Винтовые зажимы
Длина кабеля	1 м
Глубина погружения	30…300 мм
Аналоговый выход, сигнальный	DC 4...20 мA, DC 0...10 V
Класс защиты	IP42
Размеры (Ш х В х Г)	86 x 43 x 117 мм

Применение

Датчик применяется для управления скоростью воздушного потока на уровне постоянного значения, компенсации колебаний давления (контроля приточного или вытяжного воздуха) или мониторинга расхода в воздуховодах. Он используется, главным образом, для управления модулирующими вентиляторами в установках предварительной подготовки воздуха, чтобы настраивать величину базового объемного расхода.

Возможности

QVM62.1 записывает скорость воздушного потока как измеренную величину и преобразует ее в активный выходной сигнал типа DC 0…10 В или 4…20 мА (по выбору).

Предлагается три диапазона измерений: 0...5 м/с, 0...10 м/с и 0...15 м/с.

Датчик выполняет измерение в некоторой точке, т.е. измеряет значения на определенном участке профиля расхода. Ключевым показателем измерения для записи средней скорости воздушного потока в воздуховоде является глубина погружения датчика. Глубина погружения зависит от профиля расхода. Основой принципа измерения является анемометрический принцип измерения.

Специально разработанный чувствительный элемент QVM62.1 из тонкой пленки является в значительной степени независимым от направления потока и почти нечувствительным к любым типам загрязнений в воздушном потоке.

Обслуживание конструкции QVM62.1

Датчик скорости воздушного потока состоит из следующих частей:

• погружаемый стержень с измерительной головкой датчика и чувствительным элементом
• раздвижная трубка с фитингом
• наконечник погружаемого стержня со стрелкой направления потока
• регулируемый соединительный фланец
• приемник
• соединительный кабель, экранированный, четырехжильный, длиной 1 м

Глубина погружения определяется с помощью шкалы с шагом 0,5 см на погружаемом стержне и раздвижной трубки.

Соединительный фланец используется для крепления погружаемого стержня к стене воздуховода и герметичного соединения с ней.

Внутри пластикового корпуса со съемной крышкой расположен приемник. Корпус может крепиться винтами к плоской поверхности.

Кабель датчика является присоединяемым элементом, датчик и приемник вместе образуют единый блок.

Диапазоны измерений можно выбирать путем ввода или извлечения штепсельной перемычки.

• Обеспечивается защита от неправильного соединения электропроводки в отношении собственного напряжения, т.е. измерительный выход X1 защищен от короткого замыкания.
• Соединения измерительной головки датчика не защищены от рабочего напряжения 24 В переменного тока.

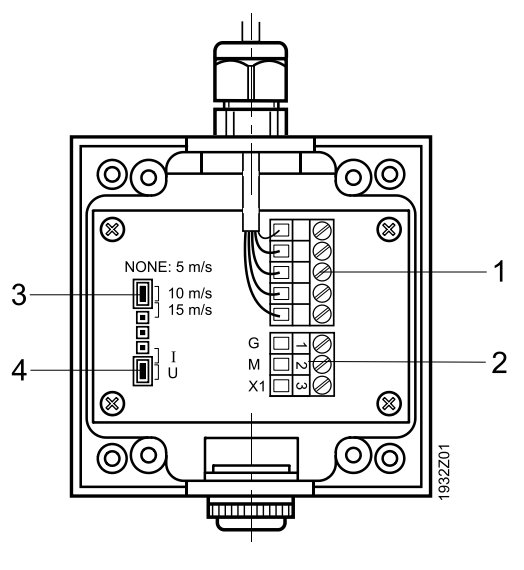

Элементы электромонтажа и настройки QVM62.1

1. Клеммный блок для подключения к погружаемому стержню
2. Клеммный блок для подключения к контроллеру
3. Блок со штепсельными разъемами для настройки трех диапазонов скорости. Применяются следующие настройки: отсутствие штепсельной перемычки = 0...5 м/с штепсельная перемычка на 1 и 2 = 0...10 м/с (заводская настройка) штепсельная перемычка на 2 и 3 = 0...15 м/с
4. Блок выбора типа выходного сигнала:

• Pos I = DC 4…20 мА
• Pos U = DC 0…10 В

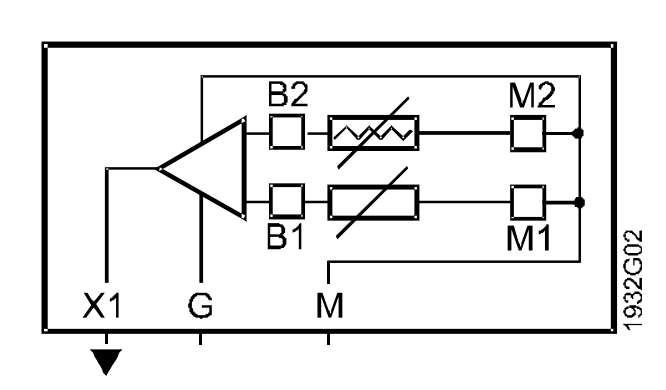

Схема QVM62.1

G – Рабочее напряжение 24 В перем. тока
M – Нейтраль измерения/заземление при рабочем напряжении
X1 – Выходной сигнал 0...10 В пост. тока или 4…20 мА

Технические замечания

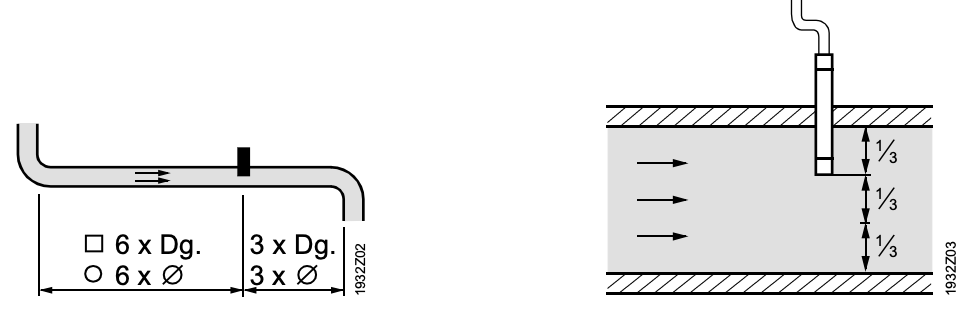

Размещайте датчик на участке измерения в таком месте, где воздушный поток движется без резких перепадов скорости.
Поэтому не рекомендуется располагать его вблизи вентиляционных решеток, регулирующих заслонок и изгибов воздуховода.


Пользуйтесь трансформатором безопасного сверхнизкого напряжения (SELV) с раздельной обмоткой для 100% времени во ВКЛЮЧЕННОМ состоянии. Соблюдайте все местные правила и нормативные предписания в отношении выбора размеров и средств защиты трансформаторов. Следует учитывать допустимую длину линии до контроллера

Замечания по монтажу и установке

Установите погружаемый стержень так, чтобы воздушный поток проходил через отверстие в измерительной головке датчика.
Предварительный монтаж погружаемого стержня и соединение электропроводки с приемником выполняются при доставке. Места для трубок датчика и наконечника со стрелкой заранее определены на соединительном кабеле, совместите их с соответствующими элементами (пользуйтесь защелками соединений с ориентацией в определенных направлениях). Если раздвижная трубка не требуется, снимите ее с кабеля. Соединительный фланец не крепится при доставке. Датчик поставляется с инструкцией по монтажу.

Логистическая информация

Длина упаковки, см	12,6
Ширина упаковки, см	28,6
Высота упаковки, см	8,8
Вес, кг	0,352

Информация по гарантии:

Гарантийный срок со стороны производителя составляет: 5 лет
