Автомат горения для
- Газовых, жидкотопливных или комбинированных воздуходувных горелок средней или большой мощности
- Многоступенчатых или модулирующих горелок с периодической работой
- Контролируемого управления воздушной заслонкой
- Контроль пламени с помощью – ультрафиолетового датчика QRA2 / QRA4 / QRA10 – и ионизационного электрода
LFL1.333 и это описание предназначены для использования производителями оригинального оборудования (OEMs), которые интегрируют автоматы горения в свои изделия
Краткое описание

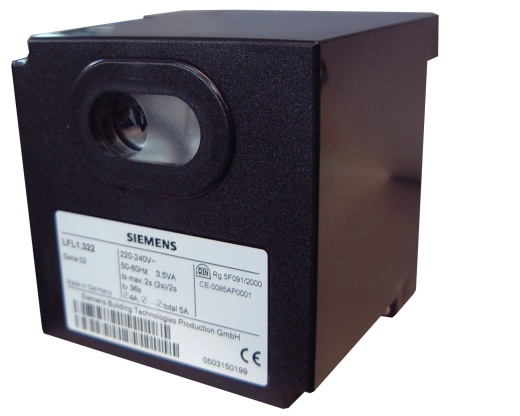

Автомат горения (газ), без корзины подключения, t1 = 31 с, TSA = 3 с, t9 = 3 с, АС 230 В (Австрия + Германия). мин.заказ 10 шт.
Применение
- Управление и контроль воздуходувных горелок с регулируемым пламенем или пилотного устройства прерывания
- Для средней или большой мощности
- Для периодической работы (по меньшей мере, одно контролируемое выключение каждые 24 часа)
- Для универсального применения с многоступенчатыми или модулируемыми горелками
- Для применения со стационарными воздухоподогревателями (WLE)
- Для применения с комбинированными горелками
- Прошли типовые испытания и допущены в соответствии с DIN EN 298
Контроль пламени осуществляется с помощью датчика пламени QRA2 / QRA4 / QRA10 или ионизационного датчика пламени. Различие между 01 серией и 02 серией заключается в длительности безопасного времени для пилотной горелки среди горелок, оснащенных управляющими газовыми клапанами.
Рекомендации по установке
- Следует всегда прокладывать высоковольтные кабели зажигания отдельно от остальных кабелей и самого устройства при соблюдении максимально возможного расстояния между ними
- Не перепутайте нейтральные и находящиеся под напряжением провода
- Установите выключатели, предохранители и заземление в соответствии с действующими местными предписаниями
- Не превышайте максимально допустимую токовую нагрузку на соединительные клеммы
- Изоляция внутренней проводки, на которую подается сетевое напряжение, должна быть рассчитана на электрическую нагрузку, возникающую при надлежащем использовании
Указания по использованию
При использовании в комбинированных или жидкотопливных горелках подача жидкого топлива должна осуществляться с помощью двух последовательно подключенных запорных клапанов. Необходимо соблюдать следующие требования: EN 298:2012, глава 7.101.3.3 Время предварительной продувки в автоматах горения для жидкотопливных горелок и соответствующие нормы применения.
Схема подключения
Предупреждение! Не нажимайте кнопку дистанционного сброса блокировки «EK...» в течение более 10 секунд! Для подключения предохранительного запорного клапана обращайтесь к схеме оборудования, предоставленной фирмойизготовителем горелки.
Примечание к изделию
Срок службы:
Автомат горения имеет расчетный срок службы, который составляет 250 000 циклов запуска горелки, что при обычном режиме нагрева соответствует приблизительно 10 годам работы (начиная с даты изготовления, указанной на заводской табличке).
Расчетный срок службы указан с условием использования клапана и привода в соответствии с данными технического описания. По окончании срока службы, подразумевающего количество циклов включения горелки или соответствующее время использования, клапан и привод должны быть заменены сертифицированными специалистами.
Расчетный срок службы не является гарантийным периодом, указанным в условиях поставки.
Рекомендации по утилизации:
Устройство содержит электрические и электронные компоненты, которые нельзя утилизировать с бытовым мусором. Необходимо соблюдать действующее местное законодательство.
Механическая конструкция:
Автомат горения LFL1.333
- Съемная конструкция
- Сменный плавкий предохранитель устройства (включая запасной плавкий предохранитель)
- Изготовлен из ударопрочной, термостойкой пластмассы черного цвета
- Кнопка блокировки сброса со смотровым окошком имеют
- сигнальную лампу отказа
- индикатор блокировки
- соединен с программным шпинделем
- можно увидеть через прозрачную кнопку сброса блокировки
- с помощью доступных для понимания символов выдает указания о виде неисправности и времени ее возникновения
Логистическая информация
| Длина упаковки, см | 13,7 |
| Ширина упаковки, см | 17,5 |
| Высота упаковки, см | 12,8 |
| Вес, кг | 1,01 |
Информация по гарантии:
Гарантийный срок со стороны производителя составляет: 5 лет
|
Артикул
|
LFL1.333 |
|
Срок гарантии, лет
|
5 |
|
Тип устройства
|
Автоматы горения |
|
Линейка автоматов горения
|
LFL |
|
Рабочее напряжение
|
AC230В |
|
t1
|
t1 = 31с |
|
TSA
|
TSA = 3с |
|
t9
|
t9 = 3с |
